Προσαρμογέας ινών: Όλα όσα πρέπει να γνωρίζετε

Ο προσαρμογέας ινών, γνωστός και ως ζεύκτες οπτικών ινών ή φλάντζες οπτικών ινών, είναι ένα από τα πιο ευρέως χρησιμοποιούμενα βασικά στοιχεία στις επικοινωνίες οπτικών ινών και εμφανίζεται συνήθως σε συνδέσεις οπτικών ινών σε δίκτυα τηλεπικοινωνιών, δίκτυα καλωδιακής τηλεόρασης και περιφερειακά δίκτυα. Ο προσαρμογέας παίζει σημαντικό ρόλο στη σύνδεση πανομοιότυπων ή διαφορετικών κινητών βυσμάτων οπτικών ινών με λιγότερες απώλειες (δηλαδή ελάχιστη επίδραση στο σύστημα). Είναι γνωστό ότι το κλειδί για μια σύνδεση οπτικών ινών είναι η ακριβής ευθυγράμμιση των πυρήνων των ινών, αλλά οι παραδοσιακές μέθοδοι σύνδεσης έχουν ορισμένα μειονεκτήματα, όπως ρωγμές, πορώδες, σκωρίαση, μη σύντηξη ή μη διείσδυση της κόλλησης. Σε αντίθεση με αυτό, ο προσαρμογέας διαθέτει το δικό του εσωτερικό χιτώνιο ευθυγράμμισης, το οποίο μπορεί να τοποθετήσει με ακρίβεια τον σύνδεσμο οπτικών ινών και να εξασφαλίσει την ακρίβεια της σύνδεσης για σύνδεση υψηλής απόδοσης μεταξύ των καλωδίων επικάλυψης οπτικών ινών.

Υπάρχουν διάφοροι τύποι προσαρμογέων οπτικών ινών. Ακολουθεί μια εισαγωγή στους τέσσερις κοινούς τύπους: προσαρμογέας οπτικών ινών LC, προσαρμογέας οπτικών ινών FC, προσαρμογέας οπτικών ινών SC και προσαρμογέας οπτικών ινών γυμνής.

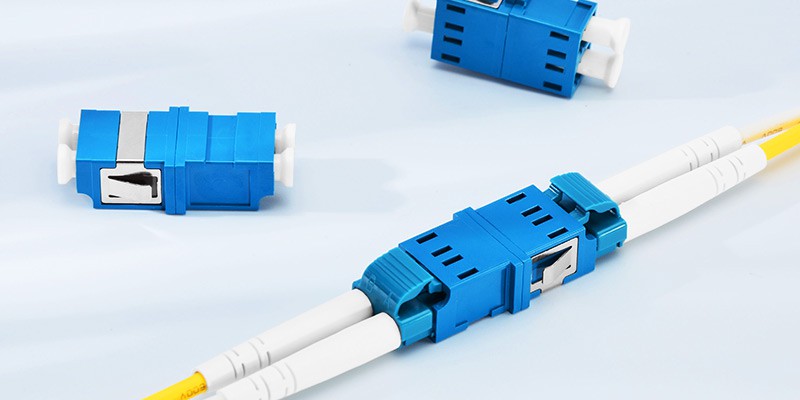

Προσαρμογέας ινών LC

Ο προσαρμογέας ινών LC έχει μικρούς τετράγωνους συνδέσμους και χωρίζεται σε προσαρμογέα ινών LC απλής λειτουργίας και πολλαπλών λειτουργιών με βάση τον τύπο της ίνας, με συνδέσμους όπως LC-LC, LC-FC, LC-SC, LC-ST και LC- MU. Ο προσαρμογέας ινών LC μπορεί να τοποθετηθεί στον πίνακα προσαρμογέα για να συνδέσει καλώδια οπτικών ινών LC ή συνδέσμους οπτικών ινών LC κ.λπ.

Προσαρμογέας ινών FC

Ο προσαρμογέας ινών FC έχει στρογγυλό βύσμα και είναι παρόμοιος με τον τύπο προσαρμογέα ινών LC, με υποδοχές μονής και πολλαπλής λειτουργίας όπως LC-FC, SC-FC και FC-ST. Αυτός ο τύπος προσαρμογέα έχει μεταλλικό περίβλημα και κεραμικό χιτώνιο, στερεωμένο με βίδες για σταθερότητα και αξιοπιστία και μπορεί να χρησιμοποιηθεί για τη σύνδεση καλωδίων επικάλυψης οπτικών ινών FC ή συνδέσμων FC.

Προσαρμογέας ινών SC

Ο προσαρμογέας ινών SC έχει μεγάλο τετράγωνο βύσμα και διατίθεται σε διάφορους τύπους, όπως ο τυπικός προσαρμογέας ινών SC θηλυκών-θηλυκών και ο προσαρμογέας ινών υβριδικών ινών SC (π.χ. προσαρμογέας οπτικών ινών SC-LC). Οι περισσότεροι προσαρμογείς SC κατασκευάζονται αυτήν τη στιγμή με κεραμικά μανίκια, αλλά θα βρείτε επίσης προσαρμογέα SC πολλαπλών λειτουργιών με μπρονζέ μανίκια. Ο προσαρμογέας SC χαρακτηρίζεται από υψηλή αντοχή σε θλίψη, χαμηλές διακυμάνσεις απώλειας εισαγωγής και υψηλή πυκνότητα εγκατάστασης, σταθερότητα και αξιοπιστία και μπορεί να χρησιμοποιηθεί για τη σύνδεση καλωδίων επικάλυψης ινών SC ή συνδέσμων SC.

Προσαρμογέας γυμνών ινών

Ως ειδικός τύπος, ο προσαρμογέας γυμνών ινών χρησιμοποιείται για τη σύνδεση καλωδίων γυμνών ινών σε οπτικές συσκευές. Αυτός ο τύπος προσαρμογέα επιτρέπει την τοποθέτηση του καλωδίου στην υποδοχή σύνδεσης, είτε σε αξεσουάρ είτε σε ηλεκτρονική συσκευή.

Μπορεί να μην ξέρετε πώς να επιλέξετε έναν προσαρμογέα ινών καθώς υπάρχουν πολλοί διαφορετικοί τύποι και διαφορετική παροχή με εξαιρετικά παρόμοια εμφάνιση. Σε γενικές γραμμές, θα πρέπει να λάβετε υπόψη τους ακόλουθους δύο παράγοντες όταν επιλέγετε έναν προσαρμογέα οπτικών ινών.

Τύπος υποδοχής και καλωδίου

Αρχικά, καθορίστε τον τύπο του προσαρμογέα οπτικών ινών με βάση τον τύπο του συνδεδεμένου καλωδίου και του συνδετήρα. Για παράδειγμα:

Εάν ο προσαρμογέας οπτικών ινών είναι συνδεδεμένος σε ένα ενημερωμένο καλώδιο οπτικών ινών μονής λειτουργίας, επιλέξτε έναν προσαρμογέα οπτικών ινών μονής λειτουργίας. Εάν είναι συνδεδεμένο σε ένα ενημερωμένο καλώδιο οπτικών ινών πολλαπλών λειτουργιών, θα πρέπει να επιλέξετε έναν προσαρμογέα οπτικών ινών πολλαπλών λειτουργιών.

Εάν ο τύπος σύνδεσης και στα δύο άκρα του προσαρμογέα οπτικών ινών είναι ο ίδιος, επιλέξτε τον ίδιο τύπο σύνδεσης προσαρμογέα οπτικών ινών, όπως τον προσαρμογέα οπτικών ινών LC-LC. Αλλά εάν ο τύπος σύνδεσης που συνδέεται δεν είναι ο ίδιος, πρέπει να επιλέξετε έναν υβριδικό προσαρμογέα οπτικών ινών, όπως τον προσαρμογέα οπτικών ινών LC-SC. Η ακριβής επιλογή του βύσματος για τον προσαρμογέα ινών θα εξαρτηθεί από τον τύπο του συνδετήρα που θα συνδεθεί.

Υλικό του χιτωνίου ευθυγράμμισης

Δεύτερον, θα πρέπει να προτιμάται ένας προσαρμογέας οπτικών ινών από κεραμικά χιτώνια ευθυγράμμισης. Το χιτώνιο ευθυγράμμισης είναι το πιο σημαντικό στοιχείο ενός προσαρμογέα οπτικών ινών. Ορισμένοι κατασκευαστές προτιμούν το μέταλλο ως υλικό για το χιτώνιο ευθυγράμμισης, αλλά έχει αποδειχθεί ότι ο προσαρμογέας οπτικών ινών από κεραμικό λειτουργεί πολύ καλύτερα από εκείνους που χρησιμοποιούν μέταλλο ως χιτώνιο ευθυγράμμισης. Αυτό οφείλεται στο γεγονός ότι η κρυσταλλική δομή του κεραμικού είναι πολύ σκληρή και δεν παραμορφώνεται με την πάροδο του χρόνου όπως το μέταλλο, επομένως επιτρέπει γρήγορη ευθυγράμμιση ενώ επιτυγχάνονται συνδέσεις άκρων ινών υψηλής ακρίβειας.

Αν και ο προσαρμογέας ινών είναι σχετικά μικρός και αποτελεί δευτερεύον στοιχείο της καλωδίωσης οπτικών ινών, αυτό δεν μειώνει τη σημασία του στα συστήματα καλωδίωσης οπτικών ινών. Και όπως κάθε άλλη συσκευή οπτικών ινών, πρέπει να καθαρίζεται τακτικά. Υπάρχουν δύο κύριες μέθοδοι καθαρισμού, ο στεγνός καθαρισμός και ο υγρός καθαρισμός.

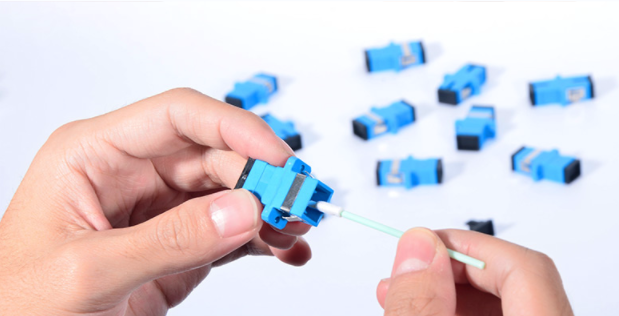

Στεγνό καθάρισμα: Αρχικά, ένα στικ στεγνού καθαρισμού εισάγεται στον προσαρμογέα οπτικών ινών και αφαιρείται μετά την περιστροφή και τον καθαρισμό. Στη συνέχεια, χρησιμοποιήστε ένα άλλο ραβδί για να καθαρίσετε το εσωτερικό σύνδεσμο και ελέγξτε την ακραία επιφάνεια σε περίπτωση μόλυνσης.

Υγρός καθαρισμός: Πρώτα, βουτήξτε το στικ καθαρισμού στο διάλυμα καθαρισμού οπτικών ινών, τοποθετήστε το μέσα στον προσαρμογέα και περιστρέψτε το ραβδί ενώ το ευθυγραμμίζετε με την επιφάνεια. Στη συνέχεια, πάρτε ένα στεγνό για να καθαρίσετε το εσωτερικό του συνδετήρα και ελέγξτε την ακραία επιφάνεια του συνδετήρα για μόλυνση.
