EDFA(Ενισχυτής ινών erbium doped)
EDFA είναι η συντομογραφία του "Erbium-doped ενισχυτή οπτικών ινών" στα αγγλικά, που σημαίνει erbium-doped ενισχυτή ινών.
Είναι μια ενεργή οπτική συσκευή που ενισχύει το φως του σήματος. Η κύρια λειτουργία είναι να αντισταθμιστεί το φως σήματος στη σύνδεση μετάδοσης.
EDFA (Erbiur Doped Fiber Amplifer) είναι ένας εκπρόσωπος ενός από ενισχυτές ινών. Δεδομένου ότι η EDFA έχει ένα μήκος κύματος εργασίας των 1550 nm, η οποία είναι συνεπής με τη ζώνη χαμηλής απώλειας της οπτικής ίνας και η τεχνολογία της είναι σχετικά ώριμη, χρησιμοποιείται ευρέως. Η erbium-doped ίνα είναι το συστατικό πυρήνων EDFA. Χρησιμοποιεί την ίνα χαλαζία ως υλικό μήτρας και ενσωματώνει ένα ορισμένο ποσοστό των ιόντων στρόντιου στοιχείων σπάνιας γης (Er3+) στον πυρήνα του. Όταν ένα συγκεκριμένο φως αντλία εγχέεται στο erbium-doped ίνα, Er3 + είναι ενθουσιασμένος από το χαμηλό επίπεδο ενέργειας στο υψηλό επίπεδο ενέργειας. Δεδομένου ότι το Er3+ έχει μια σύντομη διάρκεια ζωής σε υψηλά επίπεδα ενέργειας, εισέρχεται γρήγορα στο υψηλότερο επίπεδο ενέργειας με τη μορφή μη ακτινικής μετάβασης. Μεταξύ του επιπέδου ενέργειας και του χαμηλού επιπέδου ενέργειας σχηματίζεται κατανομή της αντιστροφής του πληθυσμού. Δεδομένου ότι η ενεργειακή διαφορά μεταξύ των δύο επιπέδων ενέργειας είναι ακριβώς ίση με την ενέργεια του φωτόνιου 1550 nm, μόνο η διεγερθεί ακτινοβολία του φωτός 1550 nm μπορεί να εμφανιστεί, και μόνο το οπτικό σήμα 1550 nm μπορεί να ενισχυθεί.
Χαρακτηριστικά
Η ενότητα είναι ένας ενσωματωμένος ενισχυτής ινών erbium-doped, ο οποίος διαιρείται σε δύο τύπους: φωτοηλεκτρική ενσωματωμένη ενότητα EDFA και οπτική ενότητα κέρδους. Έχει τα χαρακτηριστικά του μικρού μεγέθους, της χαμηλής κατανάλωσης ενέργειας και της κατάλληλης χρήσης. Μπορεί να εγκατασταθεί εύκολα με διάφορους τρόπους ανάλογα με τη χρήση του χρήστη. Τέτοια συστήματα εφαρμογής, όπως σε ράφια SDH, κουτιά CATV και ράφια συστημάτων DWDM.
Πλεονέκτημα
1. Υψηλή ποιότητα: Η προ-στάδιο αντλία είναι γενικά 980nm, το τελευταίο στάδιο αντλείται 1480nm, και η δύναμη βελτιστοποιείται από το λογισμικό για να ελαχιστοποιήσει το NF του EDFA, το οποίο είναι συγκρίσιμο με το λεγόμενο φως χαμηλής ισχύος. Το σύστημα μπορεί να επιτύχει την άριστη CNR.
2. Αξιοπιστία: Υιοθετεί το τυποποιημένο ράφι 19′' 1U, ενσωματωμένο υψηλής απόδοσης τροφοδοτικό μετατροπής, μπορεί να λειτουργήσει στην τάση δικτύων πόλεων 85∽265Vac, και μπορεί επίσης να επιλέξει την παροχή ηλεκτρικού ρεύματος DC48V (επιφύλαξη που απαιτείται) ο διασκεδασμός θερμότητας πλαισίων μπορεί να είναι αυτόματος έλεγχος θερμοκρασίας.

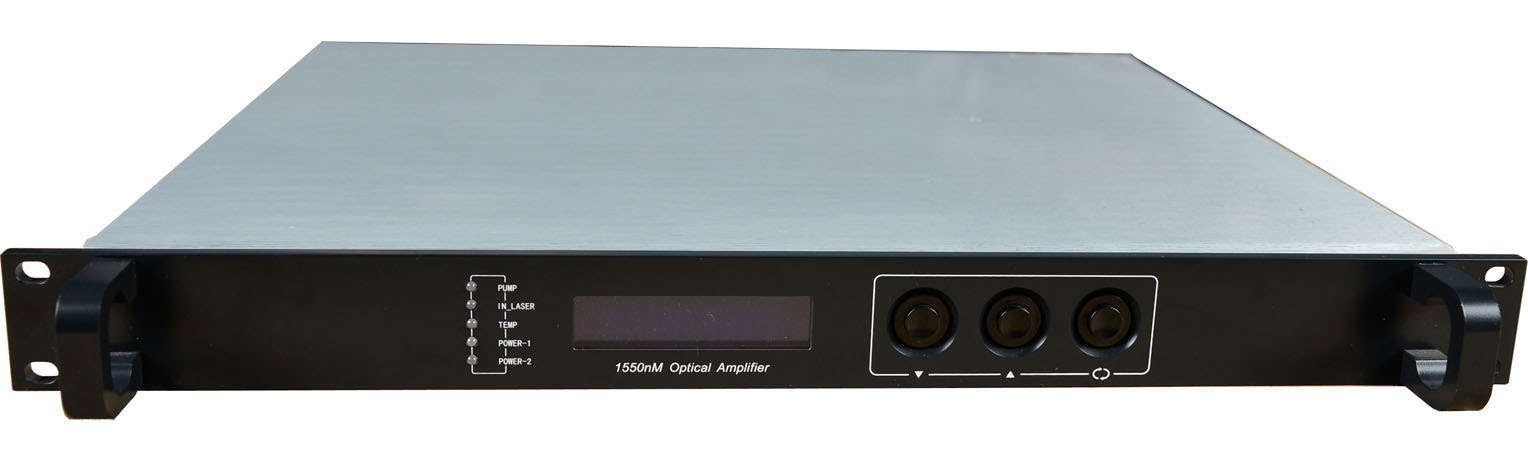

3. Διαισθητική: Το λέιζερ αντλιών είναι η ακριβότερη συσκευή ολόκληρης της μηχανής. Ο μικροεπεξεργαστής στο εσωτερικό του μηχανήματος παρακολουθεί την κατάσταση λειτουργίας του λέιζερ της αντλίας και οι παράμετροι εργασίας εμφανίζονται από το παράθυρο LCD του πίνακα.
Χαρακτηριστικά
1. Τύπος διαχείρισης δικτύων: Ο προαιρετικός αναμεταδότης ελέγχου θέσης είναι εγγυημένος για να ικανοποιήσει τα εθνικά πρότυπα και είναι συμβατός με το πρότυπο HMS SCTE, το οποίο μπορεί να πραγματοποιήσει τη λειτουργία ελέγχου διαχείρισης δικτύων.
2. Τύπος βουλωμάτων δύναμης: Η plug-in παροχή ηλεκτρικού ρεύματος μετατροπής δομής αργιλίου-τύπων είναι ευεργετική για τη διάχυση και την αντικατάσταση θερμότητας. Και διπλή παροχή ηλεκτρικού ρεύματος ζεστό και κρύο αντίγραφο ασφαλείας.
3. Η οπτική δύναμη παραγωγής είναι διευθετήσιμη: η οπτική δύναμη παραγωγής μπορεί να ρυθμιστεί στη σειρά (-3dB), η οποία χρειάζεται τις πρόσθετες οδηγίες κατά την παραγγελία.
