Βήματα εγκατάστασηςOστ CWDMSystem
Βήματα συγκρότησης συστήματος CWDM
Η συναρμολόγηση του συστήματος CWDM μπορεί να διαιρεθεί στα ακόλουθα 4 βήματα:
Εγκαταστήστε το ντουλάπι rack
Το γραφείο ραφιών CWDM πρέπει να εγκατασταθεί σε ένα τυποποιημένο γραφείο ή ένα ράφι 1RU. Επιπλέον, το ντουλάπι rack CWDM είναι καλύτερα εγκατεστημένο στο ντουλάπι ή το ράφι όπου βρίσκεται ο διακόπτης ή δίπλα σε αυτό, έτσι ώστε να μπορούμε να συνδέσουμε καλύτερα τις μονάδες πολυπλεξίας CWDM & demultiplexing και την οπτική μονάδα CWDM SFP στο διακόπτη.
Εγκατάσταση πολυπλεξιδοποίησης CWDM & αποπληκτικό
Κατά την εγκατάσταση του πολυπλέκτη CWDM & demultiplexer, ευθυγραμμίστε πρώτα τη συσκευή με το πλαίσιο, στη συνέχεια πιέστε απαλά τη μονάδα στο πλαίσιο και, τέλος, σφίξτε τις βίδες που ασφαλίζουν το πολυπλέκτη CWDM & demultiplexer.
Σύνδεση του πολυπλέκτη CWDM & demultiplexer με το διακόπτη
Μετά την εισαγωγή της οπτικής μονάδας CWDM SFP στο διακόπτη, μπορείτε να χρησιμοποιήσετε βραχυκυκλωτήρες ινών μίας λειτουργίας για να διασυνδέσετε την οπτική μονάδα και το πολυπλέκτη CWDM & demultiplexer.
Θα πρέπει να σημειωθεί ότι, δεδομένου ότι τα μήκη κύματος των θυρών στον πολυπλέκτη/αποπολιτευτικό CWDM είναι διαφορετικά, κάθε θύρα θα πρέπει να συνδέεται με την οπτική μονάδα CWDM SFP με το αντίστοιχο μήκος κύματος λειτουργίας (για παράδειγμα, η θύρα με μήκος κύματος 1470 nm πρέπει να είναι σύνδεση οπτικής μονάδας 1470 nm), έτσι ώστε το οπτικό σήμα να μπορεί να μεταδοθεί κανονικά. Σε αυτό το σημείο, μπορούμε να διακρίνουμε τις οπτικές ενότητες των διαφορετικών μήκους κύματος με τον προσδιορισμό του χρώματος του δαχτυλιδιού τραβήγμα στην οπτική ενότητα
Σύνδεση δύο συσκευών πολυπλεξιδοποίησης και αποπλοκλοκής CWDM

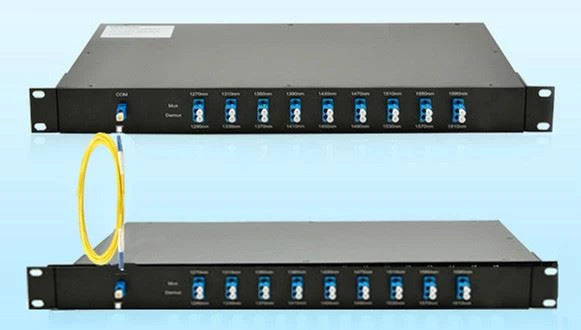

Όπως προαναφέρθηκε, οι πολυπλέκτες CWDM & demultiplexers πρέπει να χρησιμοποιούνται σε ζεύγη, οπότε το τελευταίο βήμα για τη συναρμολόγηση ενός συστήματος CWDM είναι να συνδεθούν δύο πολυπλεξίες CWDM & demultiplexers με άλτες ινών. Θα πρέπει να σημειωθεί εδώ ότι αν το multiplexing CWDM & demultiplexer είναι αμφίδρομο, θα πρέπει να χρησιμοποιήσετε το duplex single-mode jumper, αν το CWDM multiplexing & demultiplexer είναι simplex, χρησιμοποιήστε το simplex single-mode jumper Line.
Να SUmUP
Το σύστημα CWDM είναι μια οικονομικά αποδοτική λύση επικοινωνίας οπτικών ινών. Με το σύστημα CWDM, οι χειριστές μπορούν να επεκτείνουν τη δυνατότητα του δικτύου οπτικών ινών βασισμένου στην υπάρχουσα αρχιτεκτονική δικτύων οπτικών ινών και να μεγιστοποιήσουν τη χρήση του εύρους ζώνης οπτικών ινών. FS παρέχει ένα πλήρες σύνολο λύσεων συστημάτων δικτύων CWDM, συμπεριλαμβανομένου 2/4/5/8/9/16/18 κανάλι CWDM πολυπλεξιτικό & demultiplexer, ενιαίος/διπλός ενιαίος άλτης τρόπου, οπτική ενότητα CWDM και μετατροπέας μήκους κύματος OEO.
