MPO (Multi -} Η σύνδεση Fiber ON) είναι η πρώτη γενιά του Core Core Corporments που σχεδιάστηκε από την NTT Corporation της Ιαπωνίας, η οποία συμμορφώνεται με το πρότυπο IEC-61754-7

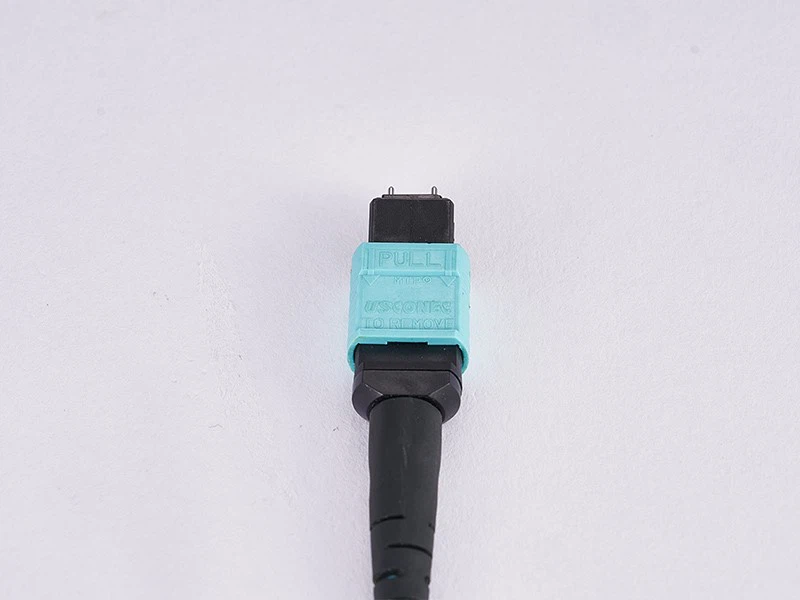

Σύνδεσμος MPO
1 δομή του συνδετήρα MPO
MPO (Push multifiber - on) Η σύνδεση ινών είναι ένα multi - core multi - κανάλι pluggable fiber connector, ο οποίος συμμορφώνεται με το πρότυπο IEC (IEC 61754-7).
Η βασική δομή ενός συνδετήρα MPO περιλαμβάνει τα ακόλουθα μέρη:
Αρσενικοί και θηλυκοί συνδετήρες: Διαχωρισμένος σε αρσενικούς τελικούς συνδετήρες και θηλυκές τελικές συνδέσεις.
MT μανίκι:Περιέχει ένα ζευγάρι μανίκια MT για τοποθέτηση και σύνδεση οπτικών ινών.
Οδηγός καρφίτσες:Χρησιμοποιούνται δύο ακροδέκτες οδηγών για την εξασφάλιση ακριβούς εισαγωγής και περιορισμού θέσης μεταξύ των συνδετήρων.
Στέγαση:Κάθε σύνδεσμος διαθέτει στέγαση για να προστατεύσει τα εσωτερικά εξαρτήματα.
Προσαρμογέας:Χρησιμοποιείται για τη σύνδεση των αρσενικών και θηλυκών συνδετήρων και στα δύο άκρα.
Ο αριθμός των οπών ινών στον σύνδεσμο MPO μπορεί να είναι έως και 72, με 12 τρύπες να είναι οι πιο συνηθισμένες. Όταν συνδέεται, το ελατήριο στην ουρά του Ferrule παρέχει ώθηση για να κλειδώσει το Ferrule με τον προσαρμογέα. Ο πείρος οδηγού βοηθά στην εξασφάλιση της εντολής σύνδεσης και της ακρίβειας θέσης της οπτικής ίνας. Προκειμένου να βελτιωθεί η απώλεια επιστροφής χωρίς τη χρήση υλικών αντιστοίχισης του δείκτη διάθλασης, η τελική όψη και το μανίκι της οπτικής ίνας είναι γυαλισμένα σε γωνία 8 μοίρες, γεγονός που απαιτεί η άκρη της οπτικής ίνας πρέπει να γυαλιστεί με ακρίβεια για να εξασφαλιστεί καλή επαφή με την άκρη της όψης της αντίθετης οπτικής ίνας.
2. Χαρακτηριστικά των συνδετήρων MPO
Οι συνδετήρες MPO μπορούν να χωριστούν σε δύο τύπους σύμφωνα με τη μέθοδο λείανσης του Ferrule:
MPO/PC Flat Connector: Έχει χαμηλότερη απώλεια απόδοσης, συνήθως φθάνοντας σε απώλεια επιστροφής RL μεγαλύτερη από 30 dB.
MPO/APC Bevel Connector: Έχει καλύτερη οπτική απόδοση και η απώλεια επιστροφής RL μπορεί να φτάσει πάνω από 40 dB.
3. Εφαρμογή συνδετήρων MPO
Ο σύνδεσμος MPO έχει αυξήσει σημαντικά τη δημοτικότητα των οπτικών δικτύων και βοήθησε στη μείωση του κόστους παραγωγής λόγω του μικρού μεγέθους, της υψηλής ακρίβειας και της υψηλής πυκνότητας. Έχει χρησιμοποιηθεί ευρέως:
Δίκτυα επικοινωνίας οπτικών ινών
Συστήματα μετάδοσης
Δίκτυα CATV
Συνδέτες MTP®
MTP (multi -} τερματισμός ινών push - on) Οι συνδετήρες είναι ένας τύπος σύνδεσης για τις οπτικές οπτικές ίνες, ειδικά σχεδιασμένες για υψηλές εφαρμογές - πυκνότητας. Οι συνδετήρες MTP χρησιμοποιούνται συνήθως σε κέντρα δεδομένων, οπτικά καλωδιακά συστήματα και σε άλλα μέρη όπου απαιτούνται υψηλές επικοινωνίες - ταχύτητας.
MTP® σύνδεσμος
Το MTP® (Multi - τερματισμού ινών Push - on) είναι ένα σήμα κατατεθέν της CONEC, ΗΠΑ. Είναι ένα υψηλό - performance multi - σύνδεσμος ινών και μια εξέλιξη του MPO (multi - push fiber - on). Σε σύγκριση με τους τυπικούς συνδετήρες MPO, οι σύνδεσμοι MTP® έχουν βελτιστοποιηθεί σε οπτικές και μηχανικές ιδιότητες για τη βελτίωση της ποιότητας της σύνδεσης και τη μείωση της απώλειας σήματος.
Και οι δύο συνδετήρες οπτικών ινών MTP® και MPO συμμορφώνονται με το διεθνές πρότυπο IEC-61754-5 "και το αμερικανικό πρότυπο TIA-604-5 (FOCIS5), πράγμα που σημαίνει ότι είναι συμβατά στο φυσικό μέγεθος και τη διασύνδεση. καλωδίωση οπτικών ινών.
Χαρακτηριστικά συνδετήρων MTP:
Υψηλή πυκνότητα:Οι συνδετήρες MTP μπορούν συνήθως να υποστηρίζουν τη σύνδεση έως και 12, 16, 24 και 32 οπτικών ινών, γεγονός που το καθιστά πολύ χρήσιμο στο διάστημα - περιορισμένα περιβάλλοντα.
Γρήγορη σύνδεση:Οι συνδετήρες MTP σχεδιάζονται ως συνδέσεις "Push -}, πράγμα που σημαίνει ότι οι συνδετήρες μπορούν να εισαχθούν και να αφαιρεθούν γρήγορα, απλοποιώντας την εγκατάσταση και τη συντήρηση του εξοπλισμού. Επαναπομπή και γρήγορη αρσενική - Γυναίκα μετατροπή απλοποιήστε τη διαδικασία εγκατάστασης.
Υψηλή απόδοση:Οι σύνδεσμοι MTP έχουν εξαιρετική οπτική απόδοση και μπορούν να υποστηρίξουν την υψηλής μετάδοσης δεδομένων υψηλής - ταχύτητας, όπως 100GBE, 400GBE κ.λπ.
Επαναχρησιμοποίηση:Οι σύνδεσμοι MTP μπορούν να χρησιμοποιηθούν για επαναλαμβανόμενη σύνδεση και αποσύνδεση, γεγονός που το καθιστά πιο βολικό κατά την αναβάθμιση του εξοπλισμού ή του μετασχηματισμού δικτύου.
Αρμονία:Οι σύνδεσμοι MTP μπορούν να συνδεθούν με άλλους τύπους συνδετήρων οπτικών ινών όπως LC και SC μέσω προσαρμογέων, αυξάνοντας την ευελιξία του συστήματος.
Εύκολη και γρήγορη εγκατάσταση:Ο σχεδιασμός των συνδετήρων MTP μειώνει σημαντικά τον χρόνο εγκατάστασης, έως και 75%. Ο αποσπώμενος σχεδιασμός του κελύφους υποστηρίζει την επανεπεξεργασία του Mt Ferrules και το γρήγορο αρσενικό - γυναικεία μετατροπή, απλοποιώντας τη διαδικασία εγκατάστασης.
Ευκαμψία:Οι συνδετήρες ινών MTP προσφέρουν τέσσερα τυποποιημένα μανίκια ανακούφισης στελέχους για να υποστηρίξουν μια ποικιλία εφαρμογών. Συγκεκριμένα, το εύκαμπτο μανίκι ανακούφισης του στελέχους μπορεί να επεκταθεί από 0 έως 90 μοίρες, παρέχοντας μια καλή λύση για τη διαχείριση καλωδίων σε στενούς χώρους.
Σταθερότητα:Οι συνδετήρες καλωδίων MTP έχουν κατασκευάσει - σε μεταλλικά κλιπ PIN για να μειώσουν τον κίνδυνο απώλειας PIN. Ταυτόχρονα, ο σχεδιασμός της άνοιξης αυξάνει το χάσμα κορδέλας του πολλαπλού - διεπαφή κορδέλας ινών για την προστασία της οπτικής ίνας. Το θερμοπλαστικό κέλυφος του παρουσιάζει καλή σταθερότητα κάτω από τις μεταβολές της θερμοκρασίας, εξασφαλίζοντας μια πιο αξιόπιστη φυσική σύνδεση
Οι συνδετήρες MTP χρησιμοποιούνται ευρέως στη σύγχρονη υποδομή δικτύου, ειδικά σε περιβάλλοντα που απαιτούν υψηλό εύρος ζώνης και υψηλό αριθμό συνδέσεων, όπως κέντρα δεδομένων και περιβάλλοντα υπερ -κλειδιά cloud computing.
Είναι οι συνδετήρες MTP® προς τα πίσω συμβατά με τους κοινούς τύπους συνδετήρων όπως το LC και το SC;
Όχι, οι συνδετήρες MTP® δεν είναι συμβατοί προς τα πίσω με κοινούς τύπους συνδετήρων όπως LC ή SC. Οι συνδετήρες MTP® είναι πολλαπλές - push fiber - σε συνδετήρες που έχουν σχεδιαστεί για να χειρίζονται υψηλές συνδέσεις ινών πυκνότητας, τυπικά με 12, 16 ή 24 ίνες. Αντίθετα, οι συνδετήρες LC και SC είναι ενιαίες - συνδετήρες ινών για συνδέσεις διπλής όψης. Ωστόσο, οι συνδετήρες MTP® είναι συμβατοί με τους συνδετήρες MPO επειδή ακολουθούν τα ίδια πρότυπα.
Επισκόπηση των μονάδων OSFP
Συνδέτες ελίτ MTP®
Οι συνδετήρες MTP® Elite είναι υψηλές - συνδέσμους MTP® που μειώνουν την απώλεια εισαγωγής έως και 50% σε σύγκριση με τους τυπικούς συνδετήρες MTP®.
Οι συνδετήρες MTP® Elite είναι προηγμένοι συνδετήρες ινών που έχουν σχεδιαστεί για υψηλές εφαρμογές δικτύου- πυκνότητας, προσφέροντας χαμηλότερη απώλεια εισαγωγής και υψηλότερη απόδοση. Με την αυξημένη ζήτηση για σταθερότητα και απόδοση συνδετήρα, οι σύνδεσμοι MTP® Elite είναι μια βελτιωμένη έκδοση του τυπικού συνδέσμου MTP® με αυστηρότερα πρότυπα κατασκευής και επίπεδα υψηλότερης ποιότητας.
Χαρακτηριστικά των συνδετήρων MTP® Elite:
Απώλεια οπτικής επιστροφής:
Both standard and Elite connectors have an optical return loss of >20 dB, but the 8° angle polishing design of the Elite connector can achieve >60 dB.
Απώλεια εισαγωγής:
Μονή λειτουργία:
Τυπική σύνδεση MTP®: 0,20 dB τυπικό, 0,60 dB μέγιστο
MTP® Elite Connector: 0,10 dB τυπικό, 0,35 dB μέγιστο
Πολυτροπικό:
Τυπική σύνδεση MTP®: 0,25 dB τυπικό, 0,75 dB μέγιστο
MTP® Elite Connector: 0,10 dB τυπικό, 0,35 dB μέγιστο
Το φύλο και η πολικότητα του συνδετήρα MTP MTP
Συνδετήρας φύλου
Οι αρσενικοί συνδετήρες MTP® έχουν δύο ακίδες για ευθυγράμμιση με τον πυρήνα ινών για να εξασφαλίσουν ακριβή σύνδεση με τον θηλυκό σύνδεσμο και να ελαχιστοποιήσουν την απώλεια σήματος, ενώ οι θηλυκοί συνδετήρες MTP® δεν διαθέτουν καρφίτσες και είναι εξοπλισμένοι με οπές για να φιλοξενήσουν τις αρσενικές ακίδες για ακριβή σύνδεση.
Πολικότητα
Η πολικότητα αναφέρεται στην αντιστοίχιση μεταξύ του πομπού (TX) και του δέκτη (RX) σε έναν σύνδεσμο ινών. Η μετάδοση σήματος μπορεί να προχωρήσει κανονικά όταν η πολικότητα του συνδετήρα είναι σωστή. Το πρότυπο TIA-568 ορίζει τρεις διαμορφώσεις πολικότητας: Τύπος Α, Τύπος Β και Τύπος C, για διαφορετικά καλώδια patch MTP®.
Προσανατολισμός βύσματος
Οι σύνδεσμοι MTP διατίθενται σε δύο κύριες διαμορφώσεις: Key Up/Key Up (και οι δύο συνδετήρες είναι επάνω, επιτρέποντας τη σύνδεση Cross -) και το κλειδί προς τα κάτω (διατηρώντας ευθεία - μέσω σύνδεσης). Ο σωστός προσανατολισμός είναι κρίσιμος για την ακριβή ευθυγράμμιση των σημάτων ινών.
Τύπος endface
Οι σύνδεσμοι MTP μπορούν να έχουν διαφορετικό τέλος - τύπους προσώπου που επηρεάζουν την απόδοσή τους:
UPC (Ultra Physical Contact): Κατάλληλο για συστήματα πολλαπλών κώδικα, μειώνοντας τις αντανακλάσεις.
APC (Chysical Contact): Έχει μια επιφάνεια επαφής 8 - που ελαχιστοποιεί τις αντανακλάσεις και είναι κατάλληλο για εφαρμογές ενός τρόπου.
Πλεονεκτήματα των συνδετήρων MTP
Εύκολη και γρήγορη εγκατάσταση
Οι σύνδεσμοι MTP έχουν σχεδιαστεί για να μειώνουν σημαντικά το χρόνο εγκατάστασης κατά 75%. Ο αφαιρούμενος σχεδιασμός κατοικίας του επιτρέπει την επανεπεξεργασία του Mt Ferrules και τη γρήγορη μετατροπή του φύλου, απλοποιώντας τη διαδικασία εγκατάστασης.
Ευκαμψία
Οι σύνδεσμοι ινών MTP® διατίθενται με τέσσερα τυποποιημένα μανίκια ανακούφισης στελέχους για να υποστηρίξουν μια ποικιλία εφαρμογών. Συγκεκριμένα, το εύκαμπτο μανίκι ανακούφισης του στελέχους μπορεί να επεκταθεί από 0 έως 90 μοίρες, παρέχοντας μια καλή λύση για τη διαχείριση των καλωδίων σε ένα μικρό χώρο.
Σταθερότητα
Ο σύνδεσμος καλωδίου MTP έχει ένα ενσωματωμένο - σε σφιγκτήρα μεταλλικού πείρου για να μειώσει τον κίνδυνο απώλειας πείρου. Ταυτόχρονα, ο σχεδιασμός της άνοιξης αυξάνει το χάσμα κορδέλας του πολλαπλού - διεπαφή κορδέλας ινών για την προστασία της οπτικής ίνας. Το θερμοπλαστικό του κέλυφος δείχνει καλή σταθερότητα κάτω από τις μεταβολές της θερμοκρασίας, εξασφαλίζοντας έτσι μια πιο αξιόπιστη φυσική σύνδεση
