Ορισμός, πλεονεκτήματα και σενάρια εφαρμογών MTP/MPO-8

Στα περισσότερα κέντρα δεδομένων, τα οπτικά καλώδια MTP/MPO χρησιμοποιούνται ευρέως για υψηλές εφαρμογές- πυκνότητας. Οι συνήθεις τύποι περιλαμβάνουν συνδέσεις MTP/MPO-12 και MTP/MPO-24. Ωστόσο, οι λύσεις MTP/MPO-8 ευνοούνται επίσης λόγω των ειδικών πλεονεκτημάτων και εφαρμογών τους.

Το καλώδιο MTP/MPO - 8 είναι ένα καλώδιο σχεδιασμένο για συνδέσεις οπτικών ινών. Είναι εξοπλισμένο με συνδετήρες MTP/MPO-8, οι οποίοι χρησιμοποιούν 8 ίνες που επιλέγονται από τη διεπαφή οπτικών ινών που ρυθμίζονται από το MTP/MPO-12, με στόχο την αποτελεσματική μείωση των σπαταλικών πόρων ινών. Αυτό το καλώδιο είναι ιδιαίτερα κατάλληλο για εφαρμογές QSFP. Έχει σχεδιαστεί με τρόπο που να μπορεί να χρησιμοποιήσει αποτελεσματικά τις ίνες και να αποφύγει το πρόβλημα των αδρανών ινών στη μέση, έτσι ώστε να μπορεί να υποστηρίξει εφαρμογές που απαιτούν οκτώ κανάλια ινών, όπως 40GBase-SR4. Αυτό επιτρέπει στους χρήστες να αποκτήσουν υψηλότερο εύρος ζώνης και τους παρέχουν μια πιο ευέλικτη λύση καλωδίωσης για να καλύψουν τις αυξανόμενες ανάγκες μετάδοσης δεδομένων.

Το σύστημα καλωδίωσης του MTP/MPO - 8 βασίζεται στο b - πληκτρολογήστε αρσενικό σύνδεσμο του δικτύου Backbone και το PIN - πληκτρολογήστε τη γραμμή κορμού MTP. Αυτή η λύση καλωδίωσης υιοθετεί μια μέθοδο σύνδεσης οπτικών ινών MTP με βάση 8 ίνες. Ο σύνδεσμος περιέχει 8 ίνες, σχηματίζοντας ένα βήμα - κατά βήμα αυξητική σύνδεση οπτικών ινών MTP. Συγκεκριμένα, οι κορμοί 8 ινών, 16 ινών και 24 ινών μπορούν να ενσωματωθούν στο σύστημα καλωδίωσης Base-8 MTP, ενώ η δομή καλωδίωσης MTP/MPO-8 δεν περιλαμβάνει έναν κορμό 12 ινών, υπογραμμίζοντας περαιτέρω τη μοναδικότητα και την αποτελεσματικότητα του σχεδιασμού του.

Οι συνδετήρες MTP/MPO - 8 είναι προσεκτικά σχεδιασμένοι για να εξασφαλίσουν τη συμβατότητα με τα συστήματα καλωδίωσης βάσης-2, κυρίως λόγω του γεγονότος ότι ο αριθμός 8 διαιρείται από τον αριθμό 2. Εκτός από τη διευκόλυνση των άμεσων συνδέσεων ινών, μπορούν να χρησιμοποιηθούν άλλες λύσεις όπως οι μονάδες MTP-LC για την εξασφάλιση ομαλής και απρόσκοπτης βάσης-8 σε συνδέσεις βάσης-2, ενισχύοντας περαιτέρω τη συμβατότητα του συστήματος και τη βελτίωση της εμπειρίας των χρηστών.

Οι συνδετήρες MTP/MPO-8 χρησιμοποιούν 8 από τις 12 υποδοχές ινών στη σύνδεση MTP/MPO-12. Αξίζει να σημειωθεί ότι αν και το MTP/MPO-8 έχει σημαντικά πλεονεκτήματα στην ιδέα του σχεδιασμού, δεν έχει ακόμη αναγνωριστεί ευρέως ως τυποποιημένη διεπαφή υποδομής. Αυτό σημαίνει ότι κατά τη λειτουργία των εφαρμογών QSFP, χρησιμοποιούνται μόνο οι εξωτερικές 8 ίνες για τη μετάδοση σήματος και οι ίνες στη μέση δεν χρησιμοποιούνται στην πραγματικότητα, πράγμα που υπογραμμίζει την αποτελεσματικότητα και την περιγραφή του σχεδιασμού MTP/MPO-8. Ειδικά στο συγκεκριμένο σενάριο εφαρμογής της μετάδοσης δεδομένων 40G, η διαμόρφωση Base-8 ταιριάζει πλήρως στον αριθμό των ινών που απαιτούνται από τον πομποδέκτη SR4, καθιστώντας την άμεση σύνδεση δυνατή, αποφεύγοντας το πρόσθετο κόστος και την πολυπλοκότητα της μετατροπής των συνδετήρων, μειώνοντας έτσι τα απόβλητα των ινών, βελτιώνοντας σημαντικά τη συνολική αποτελεσματικότητα του δικτύου και μειώνοντας το συνολικό κόστος της κάμερας.

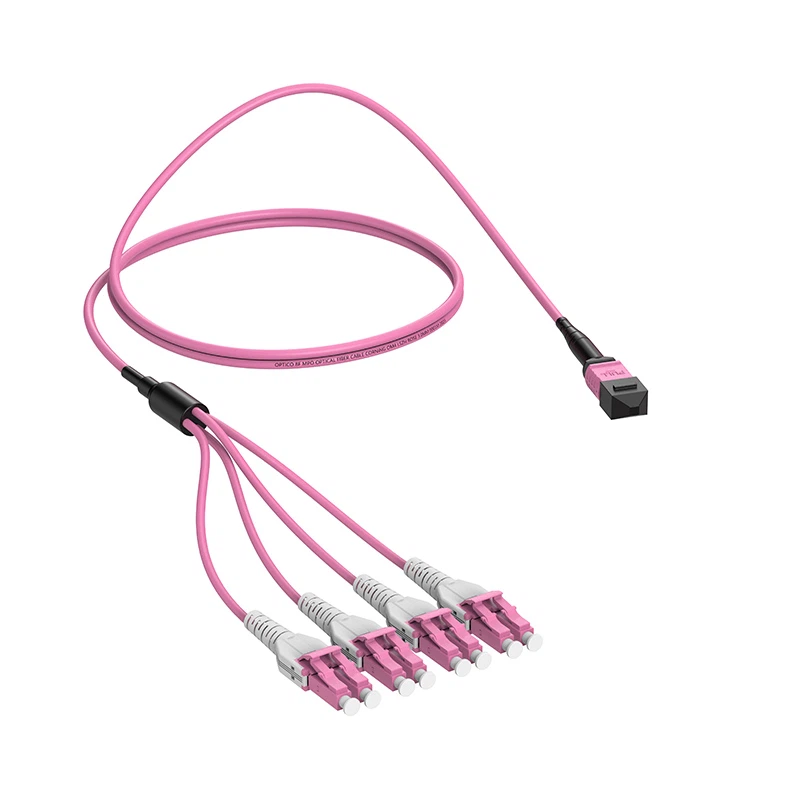

Επιπλέον, μια άλλη σημαντική εφαρμογή του QSFP είναι η σύνδεση κλάδου, πράγμα που σημαίνει ότι ένας πομποδέκτης μπορεί να συνδεθεί με τέσσερις διαφορετικές συσκευές. Στο στάδιο μετάδοσης των 10G έως 40G, η διαμόρφωση καλωδίωσης MTP/MPO-8 έως 4 LC Duplex εξασφαλίζει την αποτελεσματική χρήση οπτικών ινών, η οποία επιτρέπει σε μία μόνο θύρα 40G QSFP+ να χωριστεί σε τέσσερις ανεξάρτητες συνδέσεις 10G, μεγιστοποιώντας έτσι τη χρήση των πόρων και την ικανοποίηση των διαφορών απαιτήσεων μετάδοσης δεδομένων, την αντανακλαστική ευελιξία και την απόλαυση του MTP/MPO-8.

Η εφαρμογή του MTP/MPO-8 στα κέντρα δεδομένων είναι εξαιρετικά εκτεταμένη και σημαντική. Ο σχεδιασμός και οι λειτουργίες του μπορούν να καλύψουν αποτελεσματικά τις ανάγκες των σύγχρονων κέντρων δεδομένων για υψηλό εύρος ζώνης, υψηλής πυκνότητας και ευελιξίας.

Τα παρακάτω είναι αρκετές βασικές πτυχές του MTP/MPO-8 στις εφαρμογές του κέντρου δεδομένων:

• Ευελιξία και επεκτασιμότητα

MTP/MPO - 8 Η οπτική ίνα είναι εξαιρετικά προσαρμόσιμη. Μπορεί εύκολα να προσαρμοστεί στις ανάγκες των προηγμένων τεχνολογιών όπως 40g, 100g και 400g, επιτρέποντας στους χρήστες να αναβαθμίσουν πιο εύκολα τα υπάρχοντα συστήματα 10G σε υψηλότερα ποσοστά δεδομένων, βελτιώνοντας έτσι τη συνολική σχέση κόστους-αποτελεσματικότητας, απλοποιώντας τη διαδικασία ανάπτυξης και καθιστώντας ολόκληρη τη διαδικασία πιο αποτελεσματική και ομαλή.

Καθώς η τεχνολογία αναπτύσσεται και οι επιχειρηματικές ανάγκες αλλάζουν, η χωρητικότητα και το εύρος ζώνης που απαιτούνται από τα κέντρα δεδομένων θα αλλάξουν επίσης. Η ευελιξία του MTP/MPO-8 επιτρέπει να επιτευχθούν μόνο μια μικρή ποσότητα αναβαθμίσεων όταν αυξάνονται οι απαιτήσεις εύρους ζώνης, χωρίς την ανάγκη σύνθετης δομικής αναδιοργάνωσης. Αυτό είναι σημαντικό για τη διατήρηση πολλαπλών επιχειρήσεων ταυτόχρονα.

• Αρμονία:

Το MTP/MPO-8 είναι συμβατό με τις υπάρχουσες οπτικές ίνες και την υποδομή δικτύου και μπορεί εύκολα να συνδεθεί με μια ποικιλία συσκευών, συμπεριλαμβανομένων των διακόπτη, των δρομολογητών και άλλου υλικού δικτύου. Αυτή η λειτουργία επιτρέπει στα κέντρα δεδομένων να αναβαθμίσουν τα συστήματά τους χωρίς να χρειάζεται να αντικαταστήσουν πλήρως τον υπάρχοντα εξοπλισμό, μειώνοντας έτσι τον συνολικό επενδυτικό κίνδυνο.

Υποστήριξη υψηλού εύρους ζώνης: Το MTP/MPO - 8 μπορεί να υποστηρίξει πολλαπλά πρότυπα μετάδοσης δεδομένων, όπως 40g, 100g κ.λπ., και είναι κατάλληλα για σενάρια εφαρμογής που απαιτούν υψηλό εύρος ζώνης, Με την αύξηση των εφαρμογών cloud computing και εντατικών δεδομένων, οι απαιτήσεις εύρους ζώνης των κέντρων δεδομένων αυξάνονται επίσης, επομένως οι δυνατότητες υψηλού εύρους ζώνης του MTP/MPO-8 είναι ιδιαίτερα σημαντικές.

• Υψηλή - καλωδίωση πυκνότητας:

Τα κέντρα δεδομένων έχουν συνήθως περιορισμένο χώρο και ο σχεδιασμός του MTP/MPO-8 επιτρέπει σε πολλαπλές οπτικές ίνες να δρομολογούνται αποτελεσματικά σε μικρότερο χώρο. Χρησιμοποιώντας λύσεις MTP/MPO-8, τα κέντρα δεδομένων μπορούν να επιτύχουν υψηλότερη πυκνότητα σύνδεσης ινών στον ίδιο φυσικό χώρο, να μειώσουν την πολυπλοκότητα της καλωδίωσης και να κάνουν πλήρη χρήση του χώρου rack και ντουλαπιού.

Η οπτική ίνα MTP/MPO-8 έχει σχεδιαστεί προσεκτικά για να διασφαλίσει ότι η απόδοση μετάδοσης δεδομένων κάθε οπτικής ίνας μεγιστοποιείται, ειδικά όταν η διαμόρφωση μετατροπής είναι πολλαπλάσιο των 4, μπορεί να αποφύγει αποτελεσματικά την κατάσταση όπου η οπτική ίνα είναι αδράνεια. Σε σύγκριση με την παραδοσιακή πλεξούδα βάσης-12, το MTP/MPO-8 αναμφισβήτητα έχει υψηλότερη αξιοποίηση και αξιοπιστία των ινών και μπορεί να καλύψει καλύτερα τις δυναμικά μεταβαλλόμενες ανάγκες της αγοράς.

• Απλοποιημένη ανάπτυξη και συντήρηση:

Ο σχεδιασμός του συνδετήρα MTP/MPO-8 καθιστά τη διαδικασία ανάπτυξης και συντήρησης του εξοπλισμού απλούστερη και ταχύτερη. Το προσωπικό λειτουργίας και συντήρησης του Κέντρου Δεδομένων μπορεί γρήγορα να αντικαταστήσει και να αναβαθμίσει τη σύνδεση χωρίς κουραστικές εργασίες καλωδίωσης, μειώνοντας έτσι τον εξοπλισμό διακοπών και τη βελτίωση της αποδοτικότητας της εργασίας.

MTP/MPO - 8 Η οπτική ίνα είναι κατάλληλη για 40g - 40G Base-8 MTP/MPO jumpers. Σε συνδυασμό με τον συγκεκριμένο πομποδέκτη 40GBASE-SR4 QSFP+, μπορεί να επιτύχει αποτελεσματική σύνδεση με τους διακόπτες 40G και να μειώσει σημαντικά τα απόβλητα των πόρων οπτικών ινών. Επιπλέον, το MTP/MPO-8 είναι επίσης κατάλληλο για διαμόρφωση πλεξούδας βάσης-8 G-40G, η οποία μπορεί να συνδέσει 40GBase-SR4 QSFP+ με πολλούς πομποδέκτες 10G, εξασφαλίζοντας έτσι την πλήρη χρήση της οπτικής ίνας και την ενίσχυση της συνολικής απόδοσης μετάδοσης. Αυτή η οπτική ίνα είναι επίσης κατάλληλη για διαμόρφωση βάσης-8 25G-100G. Συνδυάζει 8-core MTP/MPO LC Patch Colds με 25G SFP28 και 100G QSFP28 μονάδες, παρέχοντας εγγύηση για την απρόσκοπτη μετανάστευση του συστήματος και αποφεύγοντας αποτελεσματικά τα ζητήματα συμβατότητας που μπορεί να προκύψουν στα παραδοσιακά συστήματα, εξασφαλίζοντας σταθερότητα και αξιοπιστία του συστήματος.

Συνοπτικά, η MTP/MPO - 8 η οπτική ίνα έχει μεγάλη σημασία για τη βελτίωση της αποτελεσματικότητας του δικτύου και της οικονομικής αποτελεσματικότητας βελτιστοποιώντας τη χρήση οπτικών ινών, ειδικά στο πλαίσιο της αύξησης των εφαρμογών οπτικών ινών διπλής όψης και των απαιτήσεων υψηλού εύρους ζώνης στο μέλλον. Σε σύγκριση με τους παραδοσιακούς συνδέσμους MTP/MPO-12 και MTP/MPO-24, το MTP/MPO-8 μειώνει αποτελεσματικότερα το κόστος των αποβλήτων και της συντήρησης, ενώ απλοποιεί την ανάπτυξη του συστήματος και την καθημερινή διαχείριση, παρέχοντας μια πιο αποτελεσματική λύση για κέντρα δεδομένων και εξοπλισμό δικτύου, βοηθώντας τις επιχειρήσεις να αποκτήσουν ένα ανταγωνιστικό πλεονέκτημα στην ταχέως αναπτυσσόμενη ψηφιακή περιβάλλον.
