Προφίλ προϊόντος

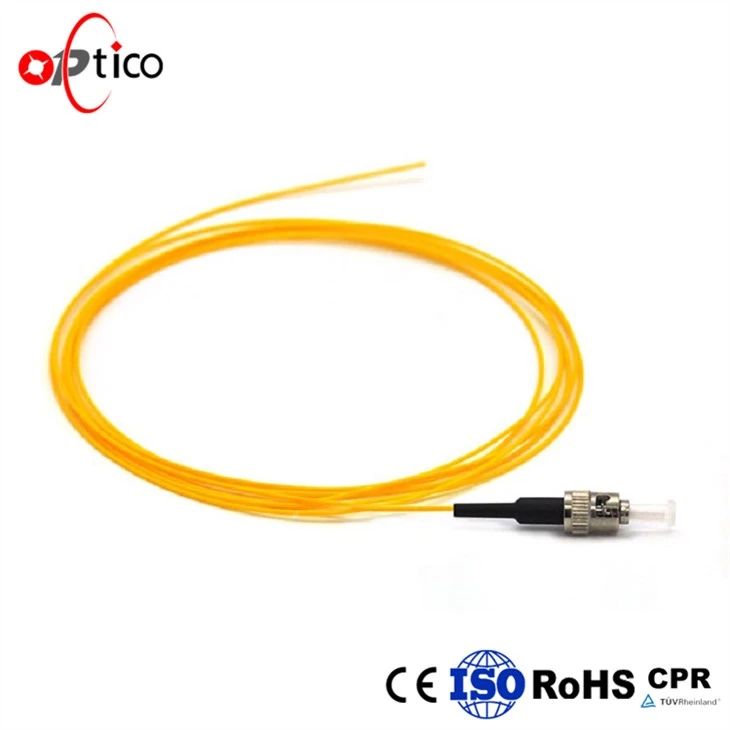

Το ST Fiber Optical Pigtail είναι ένας τύπος συγκροτήματος καλωδίου οπτικών ινών που αποτελείται από ένα μόνο σκέλος ίνας με ένα βύσμα ST προ-τερματισμένο στο ένα άκρο. Το άλλο άκρο της πλεξίδας παραμένει χωρίς τερματισμό, επιτρέποντας ευελιξία στις επιλογές σύνδεσης. Έχει σχεδιαστεί για τη σύνδεση ή τον τερματισμό καλωδίων οπτικών ινών σε τηλεπικοινωνίες, κέντρα δεδομένων και άλλα περιβάλλοντα δικτύου. Μπορεί να χρησιμοποιηθεί για τη σύνδεση συσκευών οπτικών ινών, εξοπλισμού ή patch panels, παρέχοντας αξιόπιστη και αποτελεσματική μετάδοση οπτικών σημάτων.
Η OPTICO παρέχει το ST Fiber Optical Pigtail σε διάφορα μήκη, τύπους ινών και επιλογές σύνδεσης για να καλύψει τις διαφορετικές απαιτήσεις των πελατών.
Χαρακτηριστικά προϊόντος
Χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής: Το κοτσαδόρο οπτικών ινών ST έχει χαμηλή απώλεια εισαγωγής μικρότερη από 0.2 dB και υψηλή απώλεια επιστροφής μεγαλύτερη από 50 dB, με αποτέλεσμα καθαρότερο και ισχυρότερο σήμα.
Αξιόπιστη σύνδεση: Η υποδοχή ST που χρησιμοποιείται στο pigtail είναι μια δημοφιλής επιλογή για συνδέσεις ινών μονής λειτουργίας και πολλαπλών λειτουργιών. Διαθέτει μηχανισμό ζεύξης τύπου μπαγιονέτ που παρέχει ασφαλή και αξιόπιστη σύνδεση.
Εύκολος τερματισμός: Το μη τερματικό άκρο της πλεξίδας ST επιτρέπει τον εύκολο τερματισμό σε άλλα εξαρτήματα ή συσκευές οπτικών ινών. Μπορεί να συνδεθεί ή να συνδεθεί με άλλους συνδέσμους χρησιμοποιώντας σύντηξη ή μηχανικούς συνδέσμους.
Καλή εναλλαξιμότητα: Το ST Fiber Optical Pigtail έχει σχεδιαστεί για να πληροί τα βιομηχανικά πρότυπα και μπορεί εύκολα να αντικατασταθεί με άλλους συμβατούς συνδέσμους χωρίς να προκαλέσει σημαντικές αλλαγές στην απόδοση του συστήματος.
Προδιαγραφές
|
Τρόπος |
ΣΜ |
ΜΜ | |
|
Στίλβωση |
UPC |
ΕΨΚ |
ΕΨΚ |
|
Απώλεια εισαγωγής |
Τυπικό μικρότερο ή ίσο με {{0}}.2dB Μέγιστο μικρότερο ή ίσο με 0,3dB |
Μικρότερο ή ίσο με 0,25dB | |
|
Απώλεια επιστροφής |
Μεγαλύτερο ή ίσο με 50dB |
Μεγαλύτερο ή ίσο με 65dB |
Μεγαλύτερο ή ίσο με 35dB |
|
εναλλαξιμότητα |
Μικρότερο ή ίσο με 0.2dB |
||
|
Επαναληψιμότητα |
Μικρότερο ή ίσο με 0.1dB |
||
|
Αντοχή |
Λιγότερο ή ίσο με 0.2dB (1000 φορές το ζευγάρωμα) |
||
|
Αντοχή εφελκυσμού |
>5kg(2.0mm), >7 kg (3.0mm) |
||
|
Θερμοκρασία |
Λιγότερο από ή ίσο με 0.2dB (-40+85 διατηρούνται 100 ώρες) |
||
|
Υγρασία |
Λιγότερο ή ίσο με 0.2dB (+25+65 93 RH100 ώρες) |
||
Corning/YOFC Fiber (Υψηλό RL)
Κεραμικός δακτύλιος CCTC (Χαμηλό IL)
Η εμπιστοσύνη της επωνυμίας μας προέρχεται από μια ισχυρή ομάδα παραγωγής
Εφαρμογές
CATV
WAN
LAN
100% αυστηρά ελεγμένο από τη γραμμή παραγωγής μας
Δοκιμή IL/RL
3D δοκιμασμένο από την Daisi
Δοκιμή τελικής επιφάνειας
Επιλογές παραγγελίας
1) Τύπος σύνδεσης: FC, SC, LC, ST
2) Τελική όψη Ferrule: PC, UPC, APC
3) Τύπος πυρήνα: Single-mode (SM: 9/125um), Multimode (MM: 50/125um ή 62,5/125um)
4) Ποσότητα καλωδίου: Simplex, Duplex
5) Διάμετρος καλωδίου: φ3.0mm,φ2.0mm,φ0.9 mm,
6) Οι σύνδεσμοι μπορούν να φτάσουν στον βαθμό Β
Πιστοποιητικά
CE
ΚΚΔ
ISO
RoHS
Πλήρης σειρά δοκιμών αξιοπιστίας από εργαστήριο τρίτων
Δοκιμή ζεύξης
Δοκιμή πτώσης
Δοκιμή αντοχής
Δοκιμή υψηλής σταθερής θερμοκρασίας και υγρασίας
Δοκιμή υψηλής-χαμηλής θερμοκρασίας
Δοκιμή απώλειας
Δοκιμή επιθεώρησης μικροσκοπικής διατομής
Ανθεκτικό σε επαναλαμβανόμενη δοκιμή κάμψης
Ενιαία κατακόρυφη δοκιμή καύσης
Δοκιμή αλλαγής θερμοκρασίας
Τεστ UV
Η OPTICO COMMUNICATION (www.fiberopticom.com) εστιάζει στην ανάπτυξη γραμμών προϊόντων επικοινωνίας δικτύου οπτικών ινών και παρέχει μια ολοκληρωμένη λύση στα εξαρτήματα του συστήματος συνδεσιμότητας ινών. Παρέχουμε εξαρτήματα οπτικών ινών, όπως καλώδιο patch ινών, διαχωριστή PLC, πομποδέκτη SFP, MTP/MPO, CWDM/DWDM, λύση FTTH, λύση καλωδίωσης κέντρου δεδομένων κ.λπ. Όλα τα προϊόντα υιοθετούν αυστηρά πρότυπα ποιότητας στην παραγωγή και την επιθεώρηση, διασφαλίζοντας εξαιρετική απόδοση λειτουργίας και καλή σταθερότητα του προϊόντος, καθώς και ασφαλής και αξιόπιστη διασφάλιση της μακροχρόνιας χρήσης των προϊόντων.
Δημοφιλείς Ετικέτες: ST Fiber Optical Pigtail, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική, προσαρμοσμένη
|
