Η Shenzhen Optico Communication Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές καλωδίου κορμού mpo mtp με επίστρωση 16f ar στην Κίνα. Μη διστάσετε να πραγματοποιήσετε χονδρική πώληση υψηλής ποιότητας προσαρμοσμένων προϊόντων σε ανταγωνιστικές τιμές από το εργοστάσιό μας. Εάν έχετε οποιαδήποτε ερώτηση σχετικά με το δωρεάν δείγμα, μη διστάσετε να μας στείλετε email.
Προφίλ προϊόντος
-

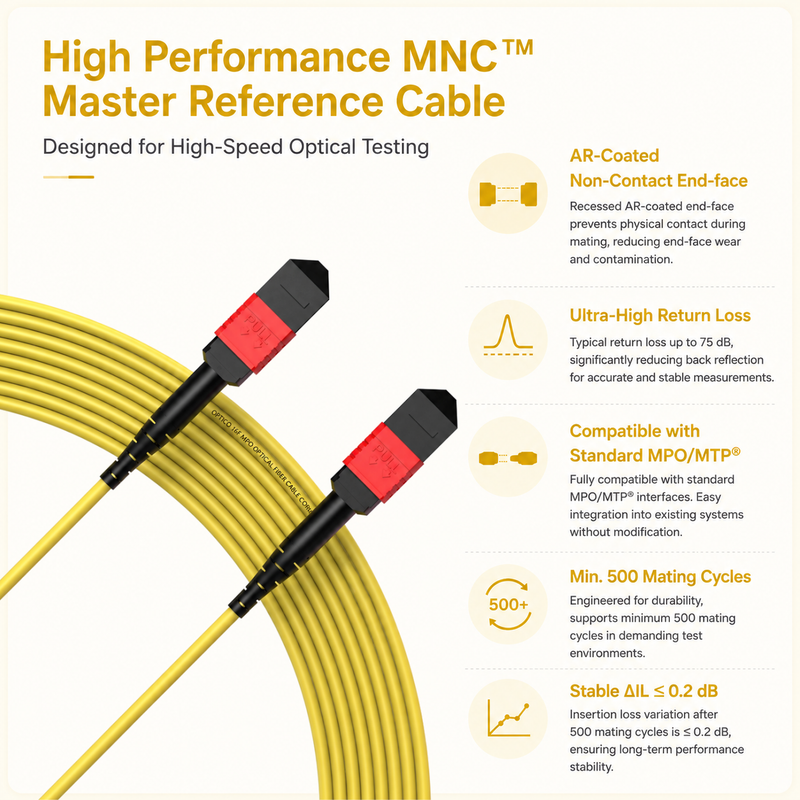

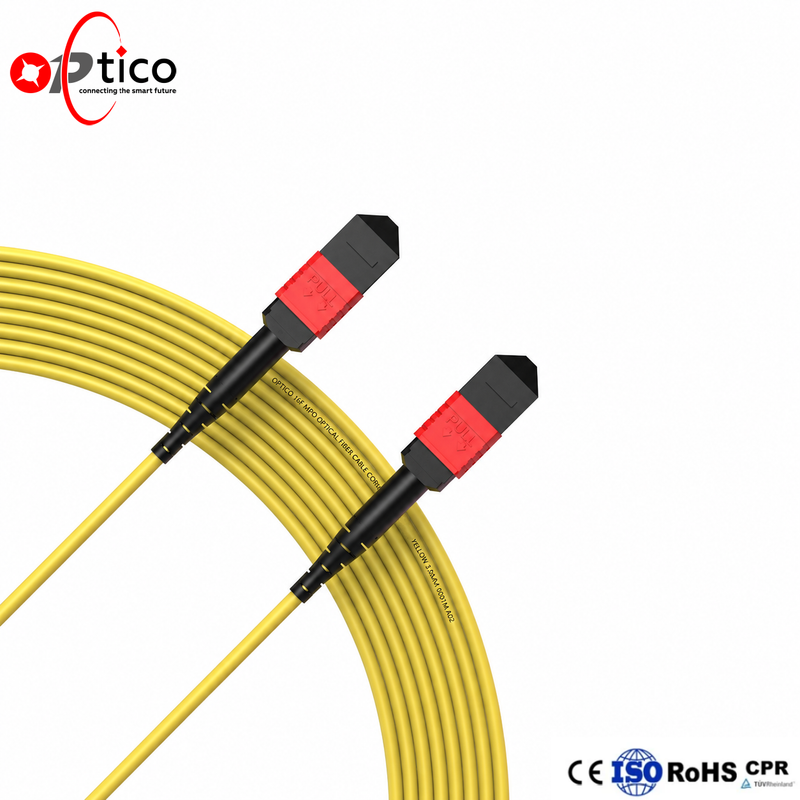

Ο16F AR-Καλώδιο κορμού MPO MTP με επίστρωση έχει αναπτυχθεί για παράλληλες οπτικές δοκιμές υψηλής πυκνότητας και κύριες εφαρμογές αναφοράς. Η διαμόρφωση ινών 16-υποστηρίζει συνδεσιμότητα πολλαπλών-καναλιών για επικύρωση οπτικών μονάδων επόμενης-γενιάς, δοκιμές παραγωγής και βασικούς συνδέσμους αναφοράς. Η-δομή χωρίς επαφή
-
Η ακραία-δομή της όψης διαθέτει μια εσοχή διάταξη ινών 16-που βρίσκεται ελαφρώς κάτω από την επιφάνεια του δακτυλίου. Κατά τη διάρκεια του ζευγαρώματος, οι πείροι-οδηγοί ευθυγραμμίζουν τους δύο δακτύλιους MPO/MTP® ενώ οι αντίθετες άκρες ινών παραμένουν χωρισμένες από ένα ελεγχόμενο διάκενο αέρα. Η επίστρωση AR που εφαρμόζεται στις προσόψεις-του άκρου των ινών με εσοχή συμβάλλει στη μείωση της αντανάκλασης στις διεπαφές αέρα- ινών, επιτρέποντας στη δομή χωρίς επαφή να συνδυάζει μειωμένη μηχανική φθορά με πιο σταθερή οπτική απόδοση.
MNC™ άκρο-δομή και ζευγάρωμα προσώπου (μόνο για αναφορά)
-
Πλήρως διαλειτουργικό με τυπικούς προσαρμογείς 16F MPO/MTP®, πομποδέκτες και εξοπλισμό δοκιμής, το καλώδιο μπορεί να ενσωματωθεί σε υπάρχουσες πλατφόρμες δοκιμών χωρίς τροποποίηση υλικού. Οι τυπικές εφαρμογές περιλαμβάνουν επικύρωση οπτικών μονάδων 800G και 1.6T, συνδέσεις κύριας αναφοράς, συστήματα δοκιμών παραγωγής, βαθμονόμηση οπτικού συστήματος και βελτιστοποίηση συνδέσμων-δοκιμής υψηλής πυκνότητας-. Διατίθενται διαμορφώσεις MNC-MNC διπλής-επικάλυψης και MNC-MPO μονής-επικάλυψης για την προσαρμογή διαφορετικών διεπαφών αναφοράς και αρχιτεκτονικών δοκιμής.
Προδιαγραφές προϊόντος
| Φυσικές Ιδιότητες | Παράμετρος | ||
| Καταμέτρηση ινών | 16 | ||
| Λειτουργία ινών | SM (OS2) / MM (OM3 / OM4 / OM5) | ||
| Μάρκα Fiber | CORNING / YOFC | ||
| Τύπος σύνδεσης | US Conec MTP® / MPO | ||
| Μάρκα συνδετήρα | US Conec MTP® / Kaihang MPO / TASLO MPO / FSG MPO | ||
| Διαμόρφωση επίστρωσης | MNC-MNC(διπλή-επικάλυψη) /MNC-MPO(ενιαία-επικάλυψη πλευράς) | ||
| Γένος | Άνδρας (M) / Γυναίκα (F) | ||
| Τέλος-Γυάλισμα προσώπου | APC / UPC | ||
| Πόλωση | Τύπος Α / Τύπος Β / Τύπος Γ | ||
| Μπουφάν καλωδίου | PVC / LSZH / OFNP | ||
| Χρώμα σακακιού | Κίτρινο (SM) / Aqua (OM3) / Magenta (OM4) / Lime Green (OM5) / Προσαρμοσμένο | ||
| Διάμετρος καλωδίου (mm) | 3.0 | ||
| Ελάχιστη ακτίνα κάμψης (mm) | 7.5 | ||
| Χρώμα μπότας | Μαύρο / Κόκκινο / Γκρι / Άλλα | ||
| Εγκοπή πυρήνα ινών | Προσαρμόσιμο | ||
| Οπτικές και Μηχανικές Ιδιότητες | Παράμετρος | ||
| Απώλεια εισαγωγής (dB) | Τυπικό Μετρημένο | Χαμηλή Απώλεια | Εξαιρετικά χαμηλή απώλεια |
| Περίπου. 0.2 | Μικρότερο ή ίσο με 0,40 | Μικρότερο ή ίσο με 0,35 | |
| Απώλεια επιστροφής (dB) | UPC / PC Μεγαλύτερο ή ίσο με 50. APC Μεγαλύτερο ή ίσο με 65 | ||
| Μήκος κύματος λειτουργίας (nm) | SM: 1310 / 1550; ΜΜ: 850 / 1300 | ||
| Αντοχή εφελκυσμού (N) | Μακροπρόθεσμα | Βραχυπρόθεσμα | |
| 70 | 220 | ||
| Ανθεκτικότητα ζευγαρώματος | Αλλαγή απώλειας εισαγωγής (ΔIL) | Κύκλοι ζευγαρώματος | |
| Μικρότερο ή ίσο με 0,2 dB | Ελάχ.. 500 | ||
| Μη-Γεωμετρία επαφών | Διάκενο αέρα | Πυρήνα εσοχή | |
| Περίπου. 1.2 μm μετά το ζευγάρωμα | 0.6–6 µm | ||
| Θερμοκρασία λειτουργίας (βαθμός) | −20 έως +70 | ||
| Θερμοκρασία αποθήκευσης (βαθμός) | −40 έως +85 | ||
Χαρακτηριστικά προϊόντος
Τροποποιημένη σχεδίαση προσώπων χωρίς-Τέλος επαφής-
Η εσοχή 16-συστοιχίας ινών διατηρεί ένα ελεγχόμενο διάκενο αέρα μεταξύ των όψεων-των άκρων των ινών ζευγαρώματος. Αυτή η δομή χωρίς επαφή μειώνει την άμεση επαφή των ινών, βοηθώντας στην ελαχιστοποίηση των γρατσουνιών και της φθοράς κατά το επαναλαμβανόμενο ζευγάρωμα.
Οπτική διεπαφή με επίστρωση AR-
Η αντιανακλαστική επίστρωση μειώνει την αντανάκλαση στις διεπαφές αέρα ινών-και περιορίζει τις παρεμβολές Fabry–Perot, συμβάλλοντας στη διατήρηση σταθερής απώλειας εισαγωγής και επαναλαμβανόμενης οπτικής απόδοσης στα 16 κανάλια.

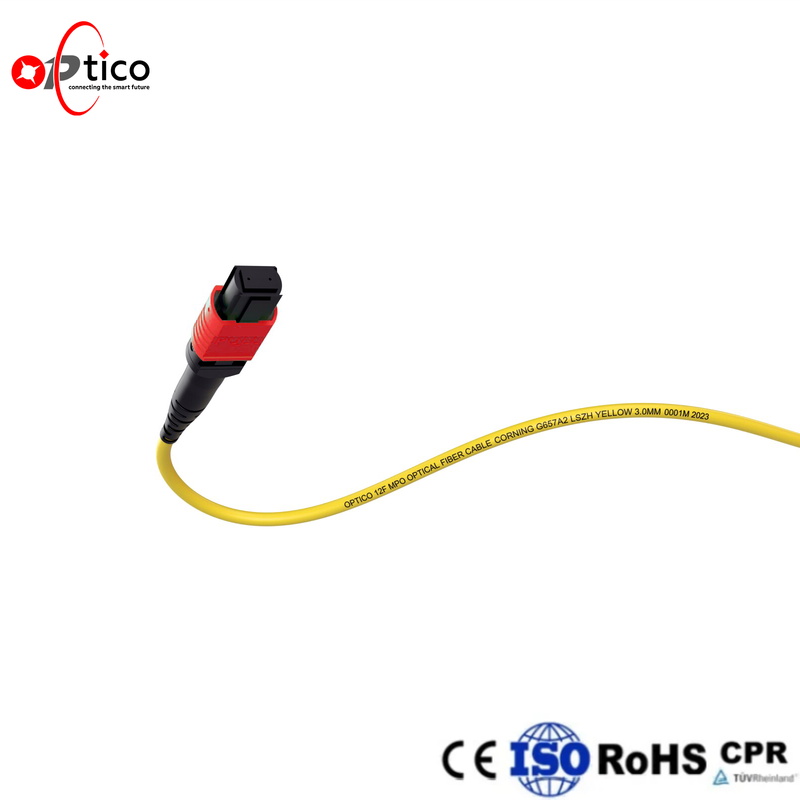

Σύνδεσμος ακριβείας MPO/MTP®
Ο σύνδεσμος έχει σχεδιαστεί για συμβατότητα με τυπικούς προσαρμογείς 16F MPO/MTP®, οπτικές μονάδες και εξοπλισμό δοκιμής. Διατίθενται διαμορφώσεις αρσενικού, θηλυκού, APC, UPC και διαφορετικής πολικότητας για την υποστήριξη διαφόρων απαιτήσεων συστήματος-δοκιμών.
Ανθεκτικό εξωτερικό μπουφάν
Διαθέσιμο με μανδύα καλωδίων LSZH, OFNR ή OFNP, το συγκρότημα παρέχει αξιόπιστη μηχανική προστασία, ευελιξία και επιβραδυντική φλόγα{{0} για περιβάλλοντα εργαστηρίου και δοκιμών παραγωγής.
Οπτικός σύνδεσμος δοκιμής
Πέρα από το ότι λειτουργεί ως κύριος βραχυκυκλωτήρας αναφοράς υψηλής-συχνότητας, το MNC™ μπορεί επίσης να χρησιμοποιηθεί για τη βελτιστοποίηση της οπτικής δοκιμαστικής σύνδεσης. Σε ένα δοκιμαστικό σύστημα, το οπτικό σήμα διέρχεται από πολλαπλές συνδέσεις - "εξοπλισμός δοκιμής - jumper αναφοράς - προϊόν καλωδίου MPO/MTP υπό δοκιμή (DUT)".
Η αντανάκλαση, η{0}}μόλυνση προσώπου ή η εισαγωγή-διακύμανση σε οποιαδήποτε διεπαφή σύνδεσης εισάγει σφάλμα μέτρησης και υποβαθμίζει τη συνέπεια και την επαναληψιμότητα του συνδέσμου. Με τη δομή του άκρου-μη{3}}επαφής-AR{4}}με επίστρωση AR, το MNC™ καταστέλλει αποτελεσματικά την ανάκλαση-σε κάθε διεπαφή, εξαλείφει τη μετατόπιση-απώλειας που προκαλείται από επαναλαμβανόμενο ζευγάρωμα και αποτρέπει τη ζημιά στο άκρο DUT{{8}, όπως φαίνεται από αυτό το πρόσωπο με δυνατότητα επανάληψης, καθαρισμού, κτιρίου.
Οπτική δοκιμή-Διάγραμμα τοπολογίας συνδέσμων
Σε πραγματικές δοκιμές οπτικών μονάδων υψηλής ταχύτητας-από 100G έως 1,6T, το Κύριο καλώδιο αναφοράς MNC™ συνδέει τον εξοπλισμό δοκιμής με τη μονάδα υπό δοκιμή (DUT). Μια τυπική τοπολογία δοκιμής περιλαμβάνει διαδρομές πομπού (Tx) και δέκτη (Rx), όπως φαίνεται παρακάτω.
Τοπολογία δοκιμής οπτικής μονάδας υψηλής-ταχύτητας
Σημείωμα:Εάν η αίτησή σας είναι οπτική δοκιμή-βελτιστοποίησης συνδέσμων, προσδιορίστε αυτό κατά την παραγγελία. Θα ρυθμίσουμε το βάθος εσοχής του πυρήνα MNC™ ώστε να ταιριάζει καλύτερα με την πραγματική μάρκα σύνδεσης και το ύψος της ίνας της υπό δοκιμή συσκευής σας (DUT).
ΠροϊόνΕφαρμογές
Κέντρο δεδομένων υψηλής πυκνότητας
100% Δοκιμασμένο πριν από την παράδοση
Τα προϊόντα μας υποβάλλονται σε εκτεταμένες δοκιμές πριν από την αποστολή για να διασφαλιστεί-υψηλή ποιότητα παράδοσης στους πελάτες μας.
Δοκιμή IL/RL
Τεστ πολικότητας
Τελική-επιφανειακή δοκιμή
Δοκιμή θερμοκρασίας
Πιστοποιητικά
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
