Η Shenzhen Optico Communication Co., Ltd. είναι ένας από τους πιο αξιόπιστους κατασκευαστές και προμηθευτές καλωδίων δοκιμών 16f ar sn mt στην Κίνα. Μη διστάσετε να πραγματοποιήσετε χονδρική πώληση υψηλής ποιότητας προσαρμοσμένων προϊόντων σε ανταγωνιστικές τιμές από το εργοστάσιό μας. Εάν έχετε οποιαδήποτε ερώτηση σχετικά με το δωρεάν δείγμα, μη διστάσετε να μας στείλετε email.
Προφίλ προϊόντος

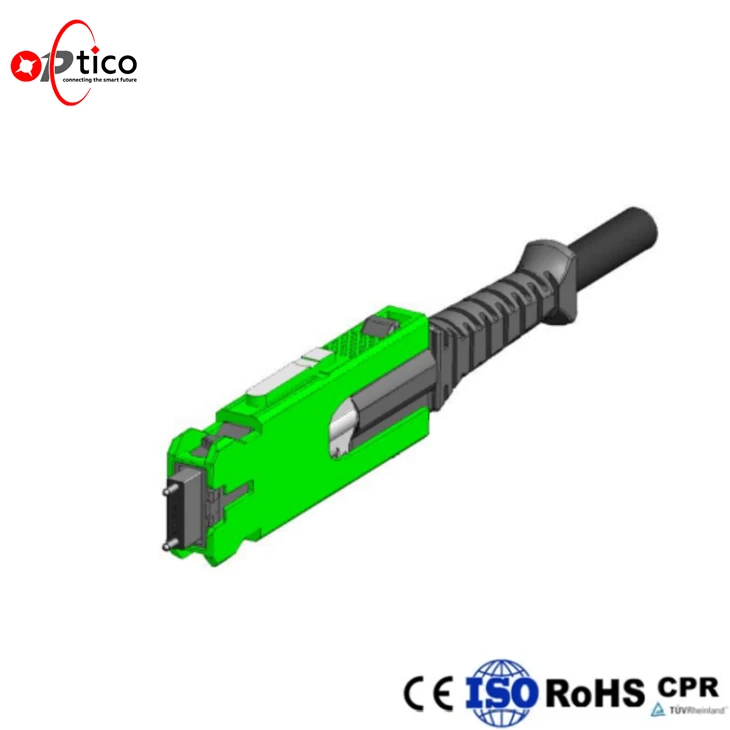

Καλώδιο δοκιμής SN MT 16F με επίστρωση AR:Σχεδιασμένο για οπτικές δοκιμές υψηλής-πυκνότητας, αυτό το συγκρότημα 16-ινών SN-MT® διαθέτει μια ακραία όψη με ακριβή εσοχή, με επίστρωση AR-για ελεγχόμενο ζευγάρωμα χωρίς-επαφή. Μειώνοντας την ανάκλαση προς τα πίσω και ελαχιστοποιώντας τη φθορά του άκρου-του προσώπου κατά τις επαναλαμβανόμενες συνδέσεις, συμβάλλει στη διατήρηση σταθερής απώλειας εισαγωγής και επαναλαμβανόμενων αποτελεσμάτων δοκιμών. Η συμπαγής διεπαφή 16F υποστηρίζει αποτελεσματικές δοκιμές πολλαπλών{10}}λωρίδων και διατάξεις πυκνής θύρας, καθιστώντας την κατάλληλη για επικύρωση πομποδέκτη, δοκιμές παραγωγής και εφαρμογές οπτικής διασύνδεσης υψηλής ταχύτητας AI και κέντρου δεδομένων.
Γιατί να επιλέξετε ένα καλώδιο δοκιμής AR-Επικάλυψης SN-MT;
Ένα καλώδιο δοκιμής AR-Επιστρωμένο SN-MT έχει σχεδιαστεί ως σταθερή διεπαφή αναφοράς για επαναλαμβανόμενες οπτικές δοκιμές, αντί ως τυπικό καλώδιο ενημέρωσης κώδικα μετάδοσης δεδομένων.
| Σύγκριση | Τυπικό καλώδιο SN-MT Patch | 16F AR-Καλώδιο δοκιμής SN-MT με επίστρωση |
| Διεπαφή δοκιμής | Τυπική ακραία όψη σύνδεσης με κανονική επαφή φυσικών ινών κατά τη διάρκεια του ζευγαρώματος. | Χωνευτή, με επίστρωση AR-ακραίας όψης ινών με ελεγχόμενη οπτική διεπαφή χωρίς-επαφή. |
| Πρωταρχικός Ρόλος | Γενική οπτική διασύνδεση, επιδιόρθωση και δομημένη καλωδίωση. | Αναφορά-δοκιμή συνδέσμων, επικύρωση DUT και δοκιμή παραγωγής υψηλής-συχνότητας. |
| Επαναλαμβανόμενο ζευγάρωμα | Η ακραία όψη του συνδετήρα υπόκειται σε κανονική μηχανική επαφή και φθορά κατά τις επαναλαμβανόμενες συνδέσεις. | Βοηθά στη μείωση της άμεσης επαφής του πυρήνα ινών{0}}στη διεπαφή δοκιμής, προστατεύοντας την υποδοχή DUT κατά τη διάρκεια επαναλαμβανόμενων δοκιμών. |
| Σταθερότητα Μέτρησης | Δεν έχει σχεδιαστεί ειδικά για να μειώνει την αντανάκλαση-σχετική παραλλαγή σε έναν δοκιμαστικό σύνδεσμο. | Η επίστρωση AR συμβάλλει στη μείωση της αντανάκλασης και της ανάκλασης-σχετική παραλλαγή στις μετρήσεις εισαγωγής-απώλειας και επιστροφής-απωλειών. |
| Τυπική Εφαρμογή | Ενημέρωση κέντρων δεδομένων, διασυνδέσεις υψηλής-πυκνότητας και τακτικοί σύνδεσμοι οπτικής μετάδοσης. | Επικύρωση λειτουργικών μονάδων 400G, 800G και 1.6T, δοκιμή διασύνδεσης SN{{4}MT που σχετίζεται με CPO-και αξιολόγηση συνδέσμου-εν πλω ή στο πίσω επίπεδο. |
Επιλέξτε το καλώδιο δοκιμής AR-Επιστρωμένο SN-MT όταν:Η διαδρομή δοκιμής σας απαιτεί μια επαναχρησιμοποιήσιμη, σταθερή διεπαφή αναφοράς που βοηθά στην προστασία του DUT και στη βελτίωση της επαναληψιμότητας της δοκιμής κατά τη διάρκεια συχνών κύκλων ζευγαρώματος.
Προδιαγραφές προϊόντος
| Φυσικές Ιδιότητες | Παράμετρος | ||
| Καταμέτρηση ινών | 16F | ||
| Λειτουργία ινών | SM (OS2) / MM (OM3 / OM4 / OM5) | ||
| Μάρκα Fiber | Corning / YOFC | ||
| Συνδετήρας | SN-MT | ||
| Διαμόρφωση επίστρωσης | Επικάλυψη διπλής-όψης / Επικάλυψη μονής-όψης | ||
| Γένος | Άντρας (M) / Γυναίκα (F) | ||
| Τέλος-Γυάλισμα προσώπου | APC / UPC | ||
| Πόλωση | Τύπος A / B / C | ||
| Μπουφάν καλωδίου | PVC / LSZH / OFNP | ||
| Χρώμα σακακιού | Κίτρινο (SM) / Aqua (OM3) / Magenta (OM4) / Lime Green (OM5) / Προσαρμοσμένο | ||
| Διάμετρος καλωδίου | 2,0 χλστ | ||
| Χρώμα μπότας | Μαύρο / Κόκκινο / Γκρι / Άλλα | ||
| Fiber Core Tip | Προσαρμοσμένο | ||
| Οπτικές ιδιότητες | Παράμετρος | ||
| Απώλεια εισαγωγής (dB) | Τυπικό Μετρημένο | Χαμηλή Απώλεια | Εξαιρετικά χαμηλή απώλεια |
| Περίπου. 0.20 dB | Μικρότερο ή ίσο με 0,40 dB | Μικρότερο ή ίσο με 0,35 dB | |
| Απώλεια επιστροφής (dB) | UPC / PC Μεγαλύτερο ή ίσο με 50 dB. APC Μεγαλύτερο ή ίσο με 65 dB | ||
| Μήκος κύματος (nm) | SM: 1310 / 1550; ΜΜ: 850 / 1300 | ||
| Μηχανολογικές & Περιβαλλοντικές Ιδιότητες | Παράμετρος | ||
| Αντοχή εφελκυσμού (N) | Μακροπρόθεσμα | Βραχυπρόθεσμα | |
| 70 N | 220 N | ||
| Ανθεκτικότητα ζευγαρώματος | Αλλαγή απώλειας εισαγωγής (ΔIL) | Κύκλοι ζευγαρώματος | |
| Μικρότερο ή ίσο με 0,20 dB | Ελάχ.. 500 | ||
| Μη-Γεωμετρία επαφών | Διάκενο αέρα | Πυρήνα εσοχή | |
| Περίπου. 1.2 μm μετά το ζευγάρωμα | 0.6-6.0 µm | ||
| Θερμοκρασία λειτουργίας (βαθμός) | -20 έως +70 | ||
| Θερμοκρασία αποθήκευσης (βαθμός) | -40 έως +85 | ||
Δοκιμαστική αρχιτεκτονική διεπαφής
Σε αντίθεση με έναν τυπικό βραχυκυκλωτήρα 16F SN-MT, αυτό το συγκρότημα έχει σχεδιαστεί γύρω από τη διεπαφή δοκιμής DUT-. Το άκρο SN-MT με επίστρωση AR-MT τοποθετείται στο σημείο όπου πραγματοποιείται επαναλαμβανόμενη σύζευξη και οπτική μέτρηση.
01 · ΠΛΕΥΡΑ ΑΝΑΦΟΡΑΣ
Σύνδεση εξοπλισμού δοκιμής
Το μη-άκρο δοκιμής συνδέεται με την επιλεγμένη θύρα οργάνου, καλώδιο αναφοράς, προσαρμογέα ή εξάρτημα εργαστηριακής δοκιμής.
02 · ΠΛΕΥΡΑ ΔΟΚΙΜΗΣ
Διεπαφή AR-Επικάλυψη SN-MT
Η υποδοχή DUT-με την όψη 16F SN-MT χρησιμοποιεί μια εσοχή, με επίστρωση AR-οπτικής διεπαφής για ελεγχόμενη οπτική σύζευξη χωρίς-επαφή.
03 · ΠΛΕΥΡΑ DUT
Διεπαφή συσκευής υψηλής-πυκνότητας
Το καλώδιο συνδυάζεται με την καθορισμένη διεπαφή συσκευής SN-MT, συμπεριλαμβανομένων οπτικών μονάδων, εξαρτημάτων δοκιμής με προσανατολισμό CPO-και παράλληλων συγκροτημάτων-οπτικών.
Σχεδιασμένο για την επαναλαμβανόμενη-θέση ζευγαρώματος
Σε μια δοκιμαστική σύνδεση, η σύνδεση DUT συχνά συνδυάζεται και αποσυνδέεται πολύ πιο συχνά από άλλες διεπαφές. Η τοποθέτηση του άκρου AR-με επίστρωση SN-MT σε αυτήν τη θέση βοηθά στη δημιουργία μιας πιο ελεγχόμενης διεπαφής μέτρησης, ενώ παράλληλα μειώνεται η άμεση επαφή του πυρήνα ίνας-στην σύνδεση που βλέπει-DUT.
Διεπαφή δοκιμής μονής- ή διπλής-όψης
Η διασύνδεση με επίστρωση AR{0}}μπορεί να εφαρμοστεί σε ένα ή και στα δύο άκρα του καλωδίου σύμφωνα με την τοπολογία ζεύξης, τη θέση της σύνδεσης αναφοράς και τις διεπαφές που απαιτούν συχνούς κύκλους δοκιμών.
Χαρακτηριστικά προϊόντος
Διεπαφή δοκιμής AR-Επιστρωμένη χωρίς-επαφή
Η εσοχή, με επίστρωση AR-τελικής όψης ινών δημιουργεί μια ελεγχόμενη οπτική διεπαφή χωρίς-επαφή, συμβάλλοντας στη μείωση της ανάκλασης Fresnel και στην ελαχιστοποίηση της άμεσης επαφής με τον πυρήνα ινών- κατά τη διάρκεια της δοκιμής.
16F SN-Διασύνδεση δοκιμής MT VSFF
Η συμπαγής διασύνδεση 16F SN-MT χρησιμοποιεί έναν δακτύλιο MT ακριβείας σε ένα αποτύπωμα μορφής SN-, παρέχοντας μια σύνδεση αναφοράς υψηλής-πυκνότητας για παράλληλες δοκιμές οπτικών-.
Προστατεύει το DUT και σταθεροποιεί τις δοκιμές
Τοποθετημένο μεταξύ του εξοπλισμού δοκιμής και της υπό δοκιμή συσκευής, το καλώδιο συμβάλλει στη μείωση της φθοράς στο άκρο του DUT-προσώπου, της εισαγωγής-απώλειας μετατόπισης και της αντανάκλασης-που σχετίζονται με τη διακύμανση μέτρησης κατά το επαναλαμβανόμενο ζευγάρωμα.
CPO και επικύρωση επιβατών συνδέσμων{{0}
Το SN-MT χρησιμοποιείται για πυκνή συνδεσιμότητα στην άκρη, στην πλακέτα και στο πίσω επίπεδο συστημάτων προσανατολισμένων στο CPO-. Αυτό το καλώδιο δοκιμών παρέχει μια αντίστοιχη διεπαφή αναφοράς για την αξιολόγηση αυτών των συνδέσμων υψηλής-πυκνότητας.
Σχεδιασμένο για προηγμένες παράλληλες-δοκιμές οπτικών:Το καλώδιο δοκιμής 16F AR-Επιστρωμένο SN-MT είναι κατάλληλο για επικύρωση λειτουργικών μονάδων 400G, 800G και 1.6T, δοκιμές διεπαφής που σχετίζονται με το CPO, επαλήθευση ενημερωμένης έκδοσης κώδικα υψηλής{7}πυκνότητας-του πίνακα και αξιολόγησης{100}{101} οπτικού συστήματος{1.
ΠροϊόνΕφαρμογές
Δοκιμές κέντρου δεδομένων υψηλής-ταχύτητας
100% Δοκιμασμένο πριν από την παράδοση
Τα προϊόντα μας υποβάλλονται σε εκτεταμένες δοκιμές πριν από την αποστολή για να διασφαλιστεί η παράδοση υψηλής ποιότητας στους πελάτες μας.
Δοκιμή IL/RL
Τεστ πολικότητας
Τέλος-επιφανειακής δοκιμής
Δοκιμή θερμοκρασίας
Πιστοποιητικά
CE
CPR
(1)-01.png?size=270x0 "ISO")
ISO
RoHS
