Προφίλ προϊόντος
Λύσεις διαχείρισης καλωδίων ινών MTP MPO Το καλώδιο Patch είναι ένα καλώδιο οπτικών ινών υψηλής απόδοσης σχεδιασμένο για χρήση σε κέντρα δεδομένων, LAN και άλλες εφαρμογές υψηλής πυκνότητας.
Λύσεις διαχείρισης καλωδίων ινών MTP MPO Το καλώδιο Patch είναι διαθέσιμο σε διάφορες διαμορφώσεις, συμπεριλαμβανομένων των ινών πολλαπλών λειτουργιών και μιας μονής λειτουργίας, και υποστηρίζει υψηλούς ρυθμούς δεδομένων έως 40g και 100g.
Λύσεις διαχείρισης καλωδίων ινών MTP MPO Το καλώδιο Patch είναι ιδανικό για εφαρμογές καλωδίωσης υψηλής πυκνότητας που απαιτούν γρήγορη, αξιόπιστη και αποτελεσματική μετάδοση δεδομένων.
Προδιαγραφές προϊόντων
| Φυσικές ιδιότητες | Παράμετρος | ||
| Αρίθμηση ινών | 8/12/16/24/32/48 Fibers/Custom | ||
| Λειτουργία ινών | SM (OS2)/MM (OM3/OM4/OM5) | ||
| Τύπος σύνδεσης | US CONEC MTP Γυναίκα/Αρσενικό? MPO θηλυκό/αρσενικό | ||
| Πόλωση | Πληκτρολογήστε A/B/C | ||
| Καλώδιο | PVC/LSZH/OFNP | ||
| Σακάκι | Κίτρινο/aqua/magenta/ασβέστη πράσινο/έθιμο | ||
| Διάμετρος καλωδίου (mm) | 3 | ||
| Ελάχιστη ακτίνα κάμψης | 7.5 | ||
| Μήκος ινών και εκκίνησης | Προσαρμόσιμος | ||
|
|
|||
| Οπτικές ιδιότητες | Παράμετρος | ||
| Απώλεια εισαγωγής (DB) | Συνηθισμένη απώλεια | Χαμηλή απώλεια | Εξαιρετικά χαμηλή απώλεια |
| Λιγότερο από ή ίσο με 0,7 | SM λιγότερο από ή ίσο με 0,35, mm μικρότερο ή ίσο με 0,5 | Λιγότερο από ή ίσο με 0,25 | |
| Απώλεια επιστροφής (DB) | SM μεγαλύτερο ή ίσο με 60, mm μεγαλύτερο ή ίσο με 20 | ||
| Μήκος κύματος (nm) | SM 1310/1550, MM 850/1300 | ||
| Αντοχή εφελκυσμού (n) | Μακροπρόθεσμος | Βραχυπρόθεσμος | |
| 70N | 220N | ||
| Θερμοκρασία λειτουργίας (βαθμός) | -40 ~ +85 | ||
| Θερμοκρασία αποθήκευσης (βαθμός) | -20 ~ +70 | ||
Χαρακτηριστικά προϊόντος
Φιλικό προς το περιβάλλον
Το LSZH χαμηλής περιεκτικότητας σε καπνό, χωρίς αλογόνο, φλόγα-επιβραδυντικού οπτικού καλωδίου εξαλείφει εξωτερικές παρεμβολές σήματος και παρέχει διαφανή, σταθερή, ευκίνητη και φυσική μετάδοση.
Ευστροφία
Με το τετράγωνο και το αντίθετο λιμάνι, το καλώδιο Patch MTP MPO μπορεί να ικανοποιήσει το μεγαλύτερο μέρος του εξοπλισμού με διεπαφή οπτικών ινών στην αγορά.
Συμπαγής σχεδιασμός
Ένας σύνδεσμος MTP/MPO μπορεί να φιλοξενήσει 12 πυρήνες, το οποίο είναι εύκολο να εισαχθεί και να αφαιρέσει για εύκολη εγκατάσταση και αφαίρεση.
Προστασία σκόνης
Ο σύνδεσμος ταιριάζει με ένα κάλυμμα σκόνης που προστατεύει την άκρη του συνδέσμου από ζημιές και άλλα φαινόμενα, καθιστώντας το καλώδιο περισσότερο στη διάρκεια ζωής και λιγότερη εξασθένηση. Α-βαθμός στίλβου άκρου και καλής μεταφοράς αγωγού.
Δομή προϊόντων
Ίνα corning/yofc
Όλα τα MPO Ferrules είναι από το Hakusan
Η εμπιστοσύνη της μάρκας μας προέρχεται από μια ισχυρή ομάδα παραγωγής
100% αυστηρά δοκιμασμένα πριν από την παράδοση
Δοκιμή πολικότητας
Δοκιμή il rl
Δοκιμή τελικής επιφάνειας
Δοκιμή θερμοκρασίας
Αιτήσεις
Διασύνδεση δικτύου
Κέντρο δεδομένων

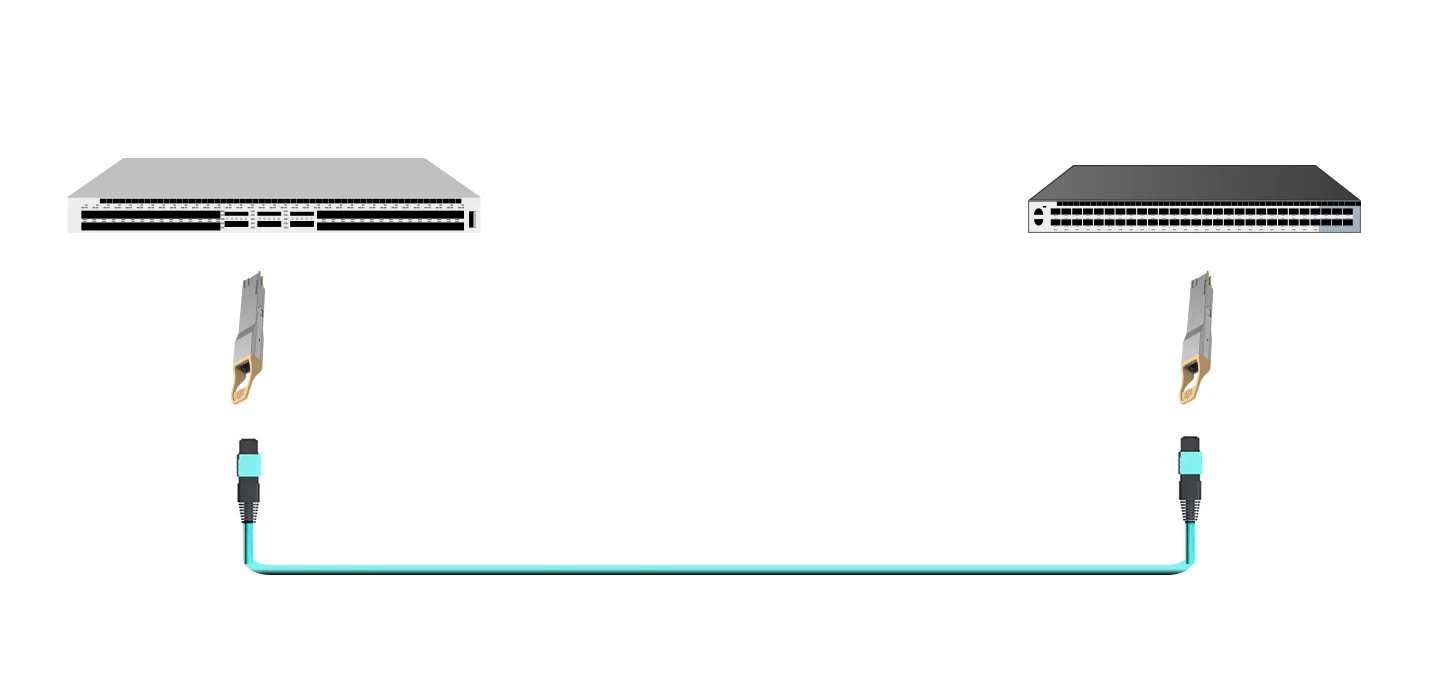

40G Δικτύου Άμεση σύνδεση
Σχέδιο παραγωγής
Το Optico διαθέτει μια ισχυρή ομάδα μηχανικών, σχέδια διδασκαλίας παραγωγής, λογότυπα, χρώματα, συνδετήρες, αριθμό πυρήνων και άλλες ειδικές απαιτήσεις μπορούν να προσαρμοστούν.
Λύσεις συνδεσιμότητας
Λύση καλωδίωσης 40g κορμού
1. Λύση καλωδίωσης πυρήνα:
ένα. Εξοπλισμός σύνδεσης πυρήνα
Εξοπλίστε με διακόπτη υψηλής απόδοσης και α40G BASE-SR4 QSFP + 850 NM 150M Optical Transceiver Moduleγια να επιτευχθεί 40 GB/s.
σι. Μέθοδος σύνδεσης ινών
ΧρήσηLC UPC σε LC UPC Duplex OM5 Cords Patch Patchή12 πυρήνα MTP Patch Cordsγια συνδέσεις εξοπλισμού.
ντο. Διαχείριση καλωδίων ινών:
ΕργαλείοΠίνακας μπάλωμα ίνας 1U με 12 LC duplex ODFκαιΥψηλής πυκνότητας 1U Rack MountΜε ένα συρόμενο συρτάρι για την οργάνωση καλωδίων, αποτρέποντας την ακαταστασία.
Εναλλακτικά, χρησιμοποιήστε έναΠίνακας MTP 12 θύραςμε παρόμοιο περίβλημα στήριξης rack.
2. Κύριος για πρόσβαση στη σύνδεση
Χρησιμοποιήστε το MTP OM 4 12- Core Corps Patch για να συνδέσετε τα σημεία πυρήνα και πρόσβασης.
3. Λύση καλωδίωσης πρόσβασης
Πανομοιότυπο με τη λύση καλωδίωσης πυρήνα.
Πιστοποιητικά
CE
CPR
ISO
Rohs
Πλήρεις σειρές δοκιμών αξιοπιστίας από εργαστήριο τρίτου μέρους
Δοκιμή σύζευξης
Δοκιμή πτώσης
Δοκιμή ανθεκτικότητας
Δοκιμή υψηλής θερμοκρασίας και υγρασίας

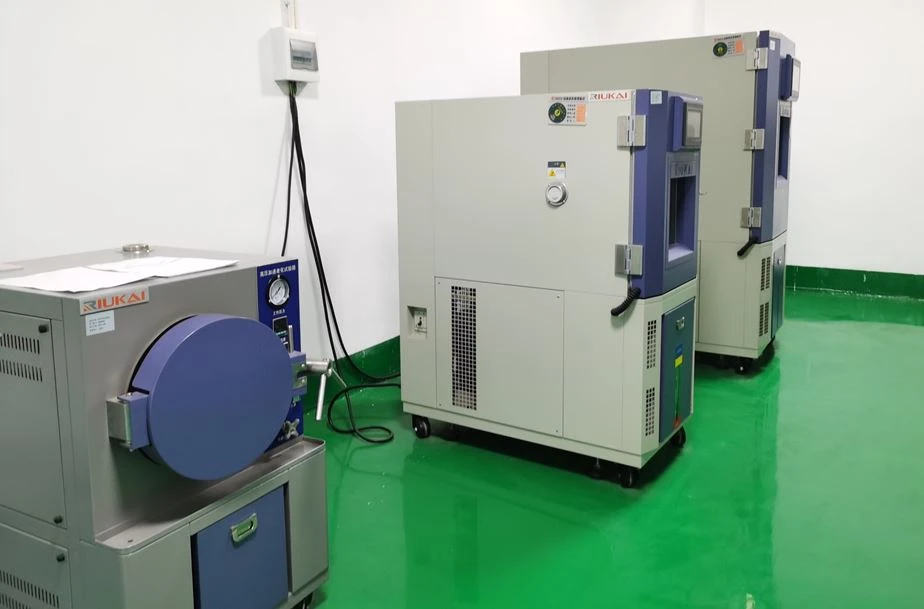

Δοκιμή θερμοκρασίας υψηλής χαμηλής
Δοκιμή απώλειας
Δοκιμή επιθεώρησης μικρο -διατομής
Ανθεκτικό σε επαναλαμβανόμενη δοκιμή κάμψης
Μονή κάθετη δοκιμή καύσης
Δοκιμή αλλαγής θερμοκρασίας
Δοκιμασία UV
Διανομή
Πώς μπορούμε να σταθούμε δίπλα σας
- Γρήγορη απάντηση εντός 24 ωρών
- Υπηρεσία παροχής συμβουλών one-to-one
- Επαγγελματική υποστήριξη τεχνικής ομάδας (η RL μπορεί να φτάσει ακόμη και τους συνδετήρες 85dB/ βαθμού Β)
- Εξαιρετικά αυστηρός έλεγχος ποιότητας (πραγματικό πείραμα βύσματος 1000 φορές)
- Τεράστια παραγωγική ικανότητα
- Ποτέ μην αλλάζετε τις τιμές αυθαίρετα
Δημοφιλείς Ετικέτες: Λύσεις διαχείρισης καλωδίων ινών MTP MPO Patch Cord, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, χονδρική, προσαρμοσμένη
