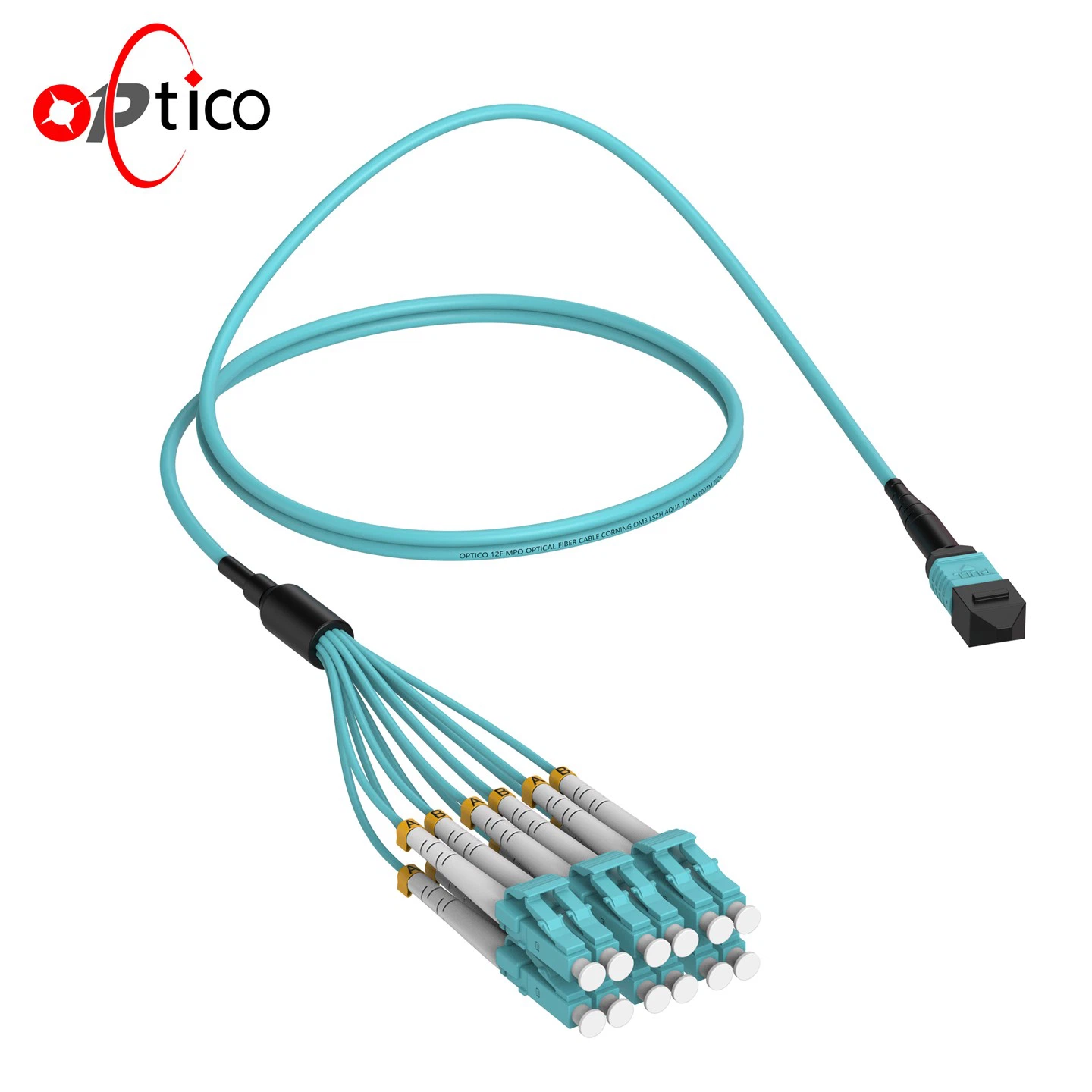

MTP MPO Breakout Cable

Τα καλώδια Breakout MTP MTP MTP της Optico προσφέρουν τα πλεονεκτήματα χαμηλής απώλειας, υψηλής πυκνότητας και είναι πλήρως διαμορφωμένα και διαθέσιμα σε μια ποικιλία συνδυασμών καλωδίων και συνδετήρων, συμπεριλαμβανομένων των τύπων συνδετήρων, των διαμορφώσεων κλάδου και των υλικών σακάκι κ.λπ.

Αποστολή ερώτησής

Κατεβάσετε

Προφίλ προϊόντος

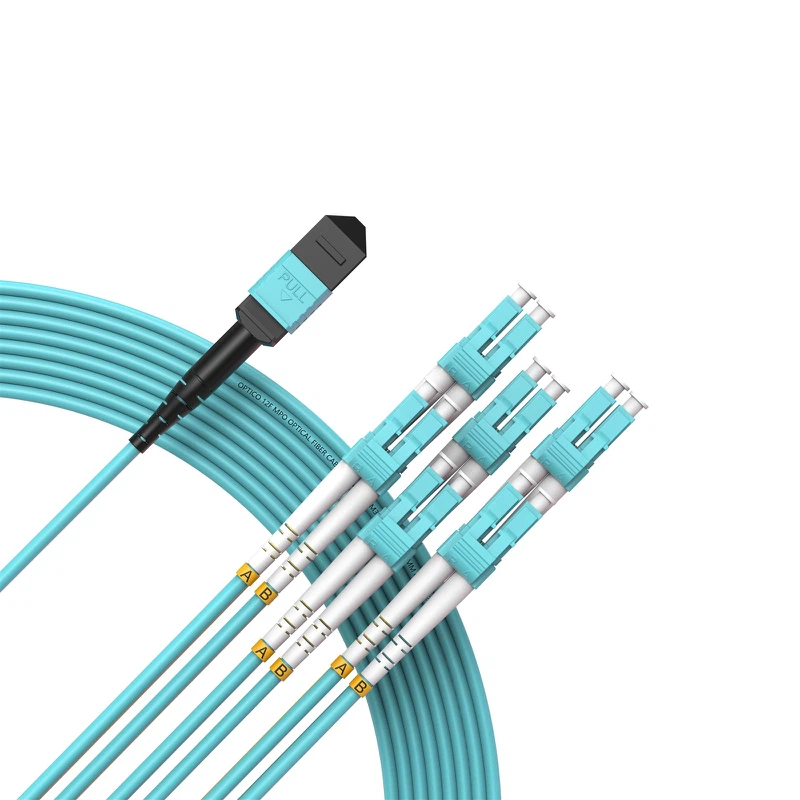

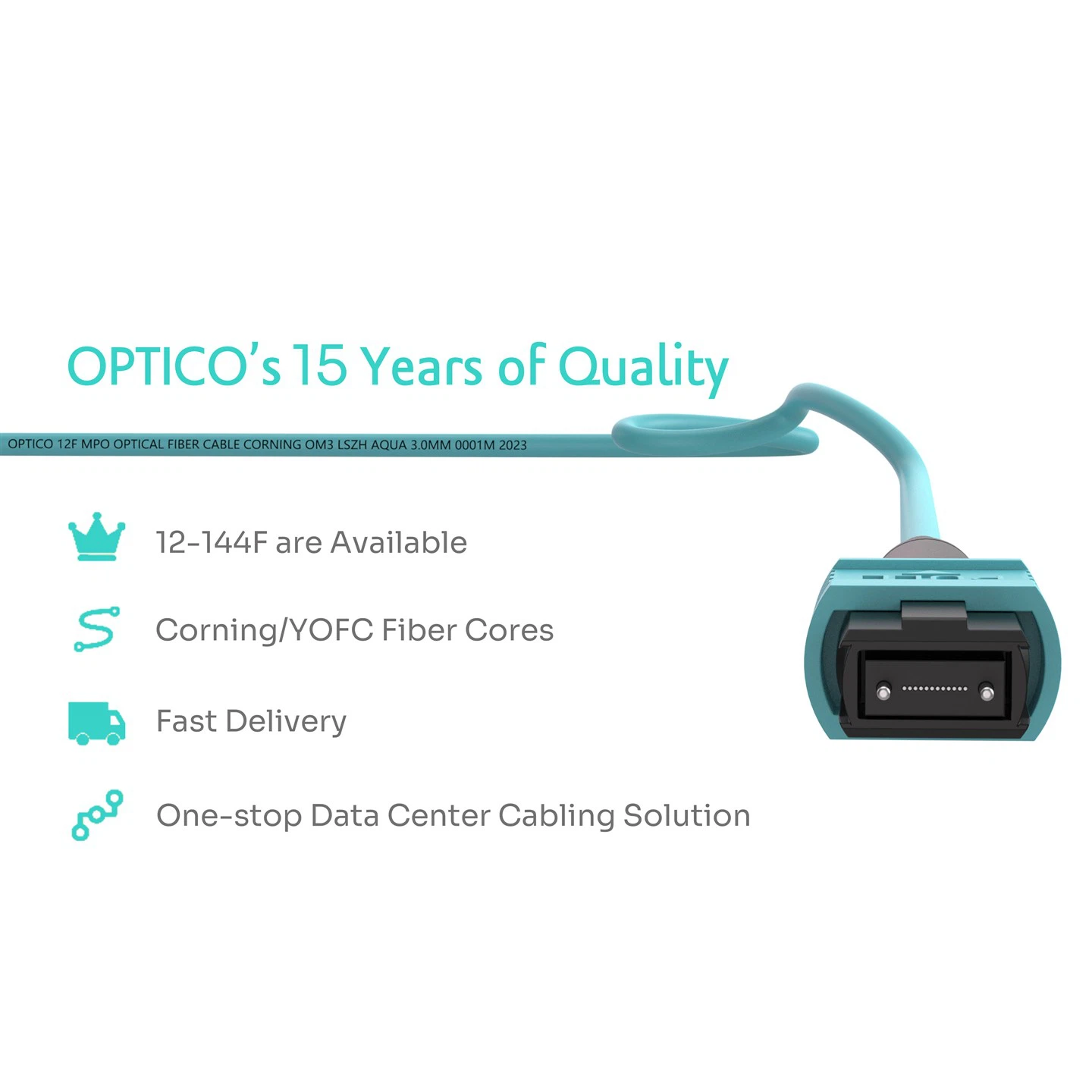

Το καλώδιο Breakout MTP MPO τερματίζεται με υποδοχή MPO/MTP και μη ευαίσθητες ίνες Corning/YOFC. Το άκρο Breakout διαθέτει 12 συνδετήρες μονής ίνας που έχουν σχεδιαστεί για συστήματα κεντρικού κέντρου δεδομένων υψηλής πυκνότητας. Σε σύγκριση με τους παραδοσιακούς συνδέσμους μονής ινών, οι σύνδεσμοι MPO/MTP χρησιμοποιώντας πυρήνες MT μπορούν να κλιμακωθούν μέχρι πυκνότητα από 8 έως 144 ίνες. Εάν θέλετε να μετατρέψετε ένα τυποποιημένο δίκτυο ινών σε ένα δίκτυο MTP/MPO υψηλής πυκνότητας, αλλά εξακολουθείτε να χρειάζεστε μια καλή σύνδεση ινών, τότε το καλώδιο Breakout MTP MPO είναι η ιδανική επιλογή.

Τα καλώδια οπτικών ινών MTP/MPO είναι πλήρως διαμορφώσιμα και διαθέσιμα σε διάφορους συνδυασμούς καλωδίων και συνδετήρων, συμπεριλαμβανομένων των τύπων συνδετήρων, των διαμορφώσεων κλάδου και των υλικών σακάκι κ.λπ..

Προδιαγραφές προϊόντων

Φυσικές ιδιότητες	Παράμετρος
Αρίθμηση ινών	8 - 24 ίνες, προσαρμόσιμες
Λειτουργία ινών	Μονής λειτουργίας (OS2); Multi-Mode (OM3/OM4/OM5)
Τύπος σύνδεσης	Σύνδεσμος Α: US CONEC MTP/OPTICO MPO;
Τύπος σύνδεσης	Connector B: LC Duplex/LC UNIBOOT/SC/FC/ST Simplex
Πόλωση	Πληκτρολογήστε A/B/C
Καλώδιο	PVC/LSZH/OFNP
Σακάκι	Κίτρινο/aqua/μοβ/τριαντάφυλλο/πράσινο
Διάμετρος καλωδίου (mm)	3.0
Ελάχιστη ακτίνα κάμψης	7.5
Μήκος ινών και εκκίνησης	Προσαρμόσιμος

Οπτικές ιδιότητες	Παράμετρος
Απώλεια εισαγωγής (DB)	Συνηθισμένη απώλεια	Χαμηλή απώλεια	Εξαιρετικά χαμηλή απώλεια
	Λιγότερο από ή ίσο με 0,5	Λιγότερο από ή ίσο με 0,35	Λιγότερο από ή ίσο με 0,25
Απώλεια επιστροφής (DB)	Μεγαλύτερο ή ίσο με 35
Μήκος κύματος (nm)	Μονής λειτουργίας: 1310/1550; Multi-Mode: 850/1300
Αντοχή εφελκυσμού (n)	Μακροπρόθεσμος		Βραχυπρόθεσμος
	70		220
Θερμοκρασία λειτουργίας (βαθμός)	-40 ~ +85
Θερμοκρασία αποθήκευσης (βαθμός)	-20 ~ +70

Χαρακτηριστικά προϊόντος

Συνδεσιμότητα προσαρμοσμένη στην ανάγκη σας

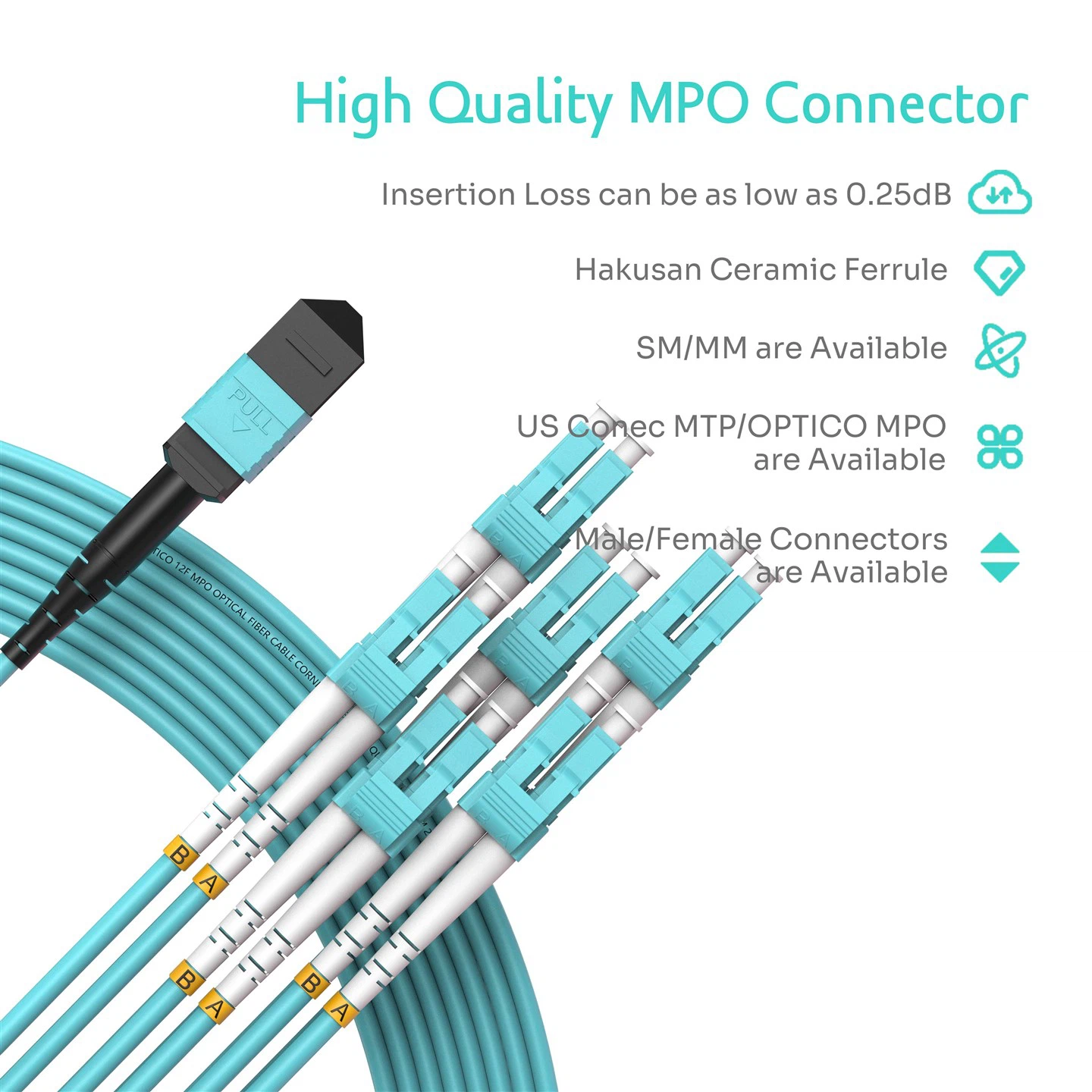

Είτε η προτίμησή σας κλίνει προς LC, SC, FC ή ST Connectors, το καλώδιο Breakout MTP MPO προσφέρει ένα φάσμα επιλογών. Οι προσαρμοσμένες επιλογές περιλαμβάνουν επίσης: Connector Brand (US CONEC MTP ή OPTICO MPO), Φύλο σύνδεσης (αρσενικό/θηλυκό), μάρκα ινών (Corning/YOFC), λειτουργία ινών (μονής λειτουργίας/πολλαπλών λειτουργιών), διάμετρος καλωδίου (3.0mm by deault)

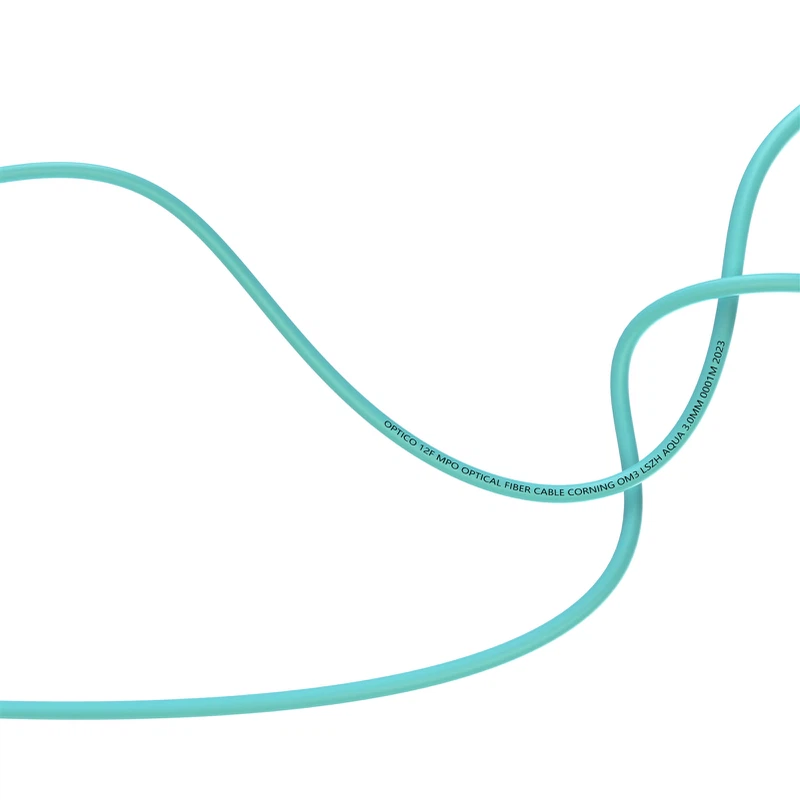

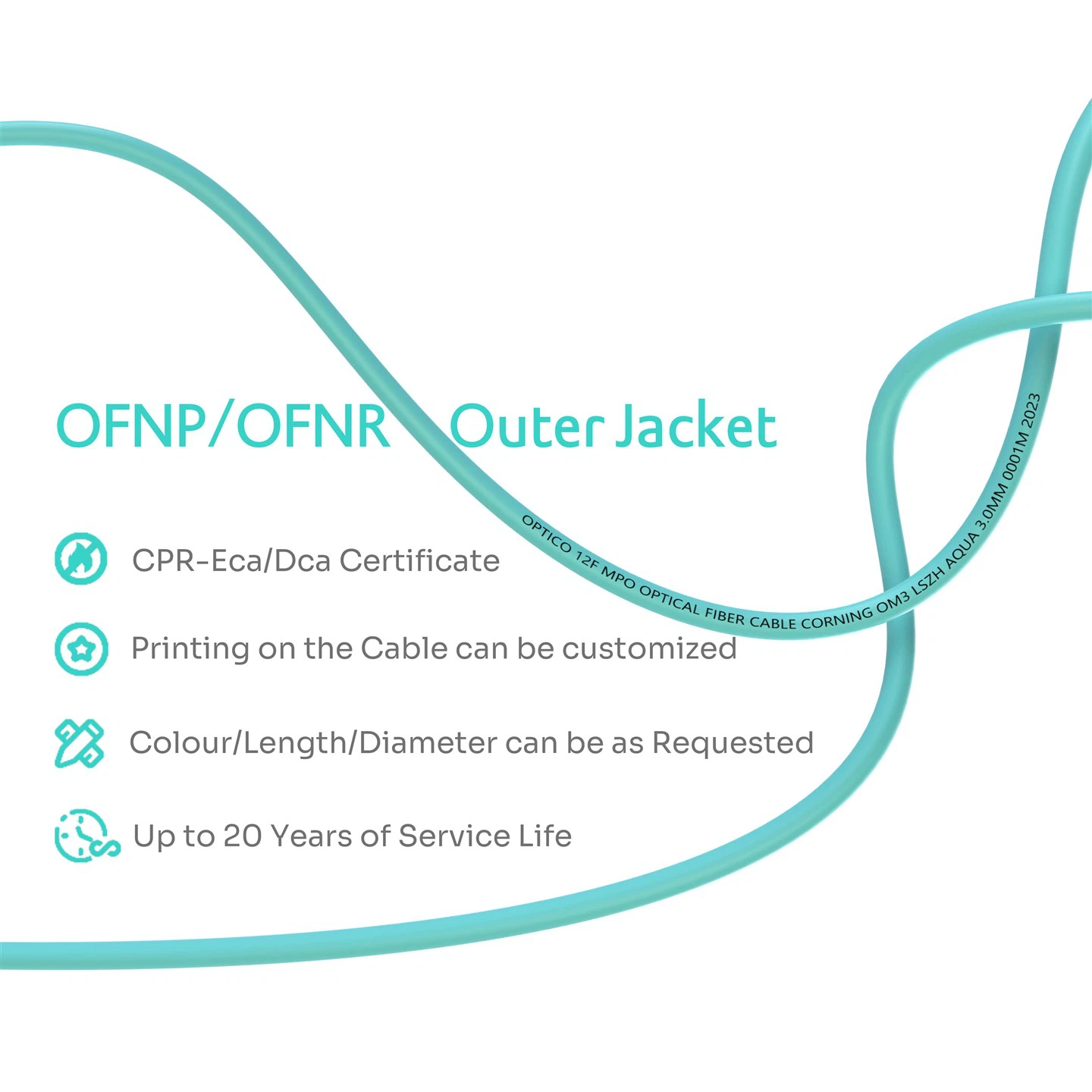

Επικάλυψη LSZH υψηλής ποιότητας

Το MTP/MPO-LC Fanout Fiber jumper είναι περιθωριακό με επικάλυψη υψηλής ποιότητας LSZH, με επιλογές για επιστρώσεις PVC και OFNP. Αυτό εξασφαλίζει όχι μόνο την ανθεκτικότητα και την ασφάλεια του καλωδίου αλλά και τη συμμόρφωσή του με συγκεκριμένες περιβαλλοντικές απαιτήσεις.

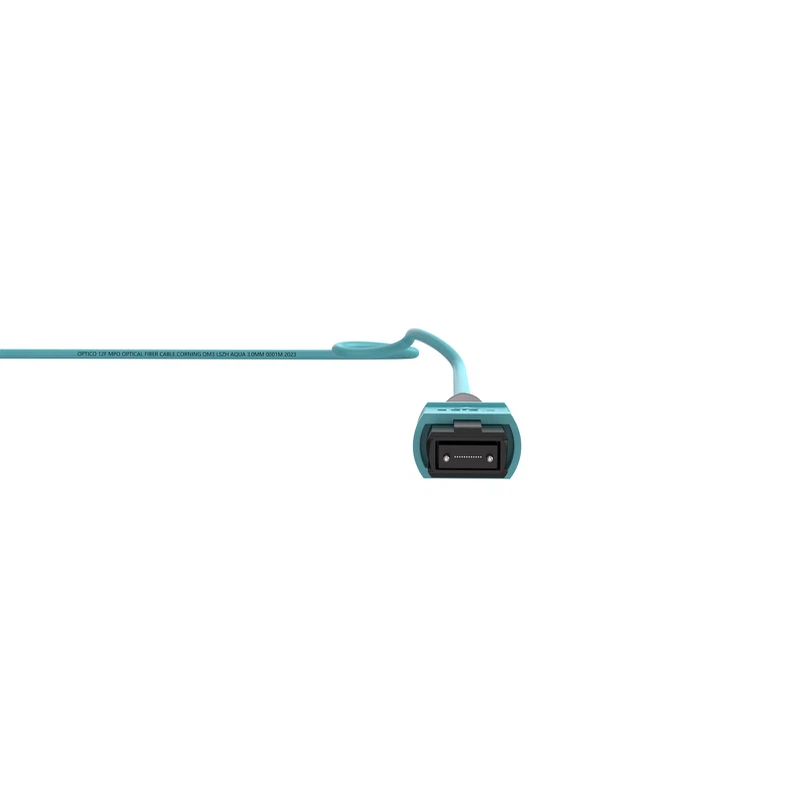

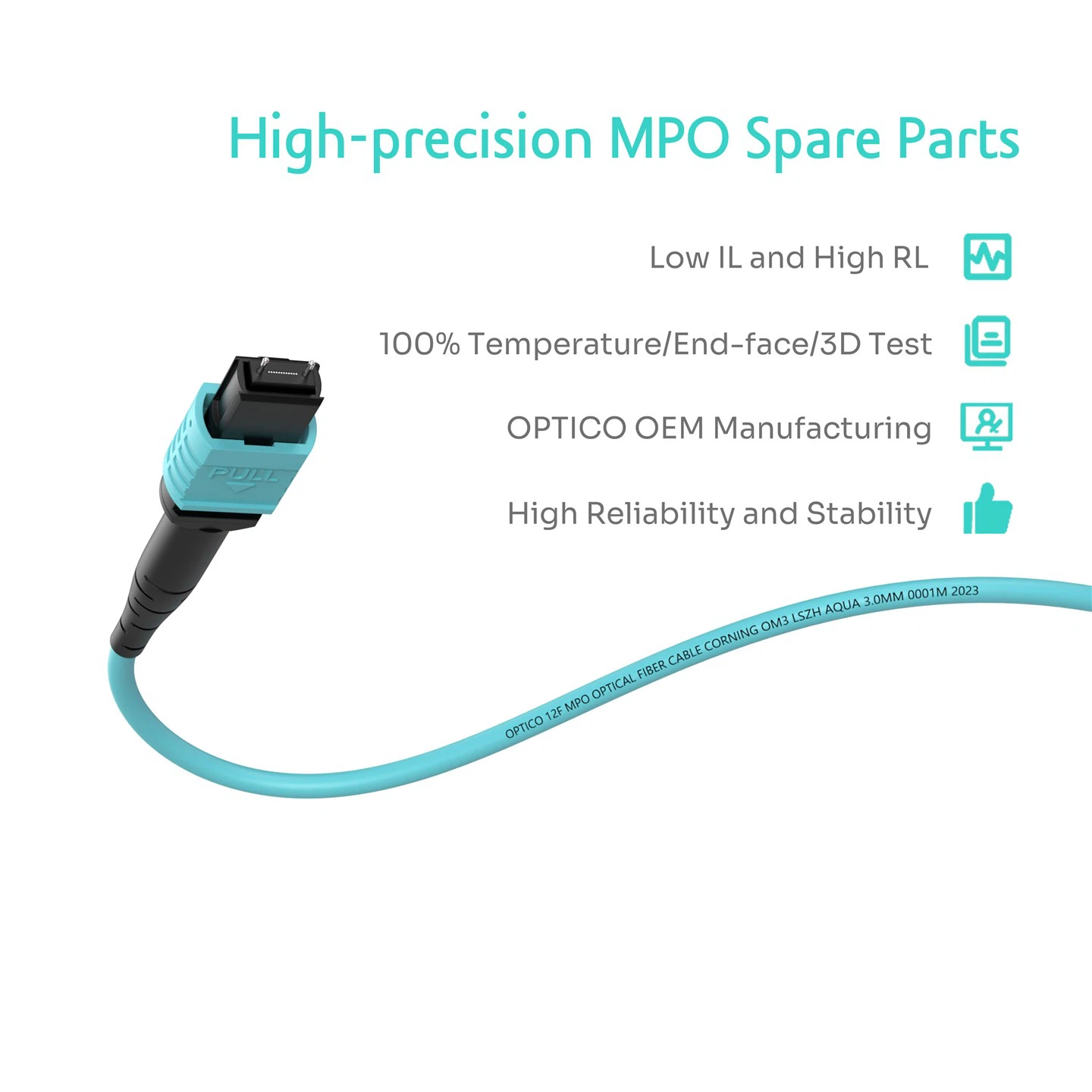

Ακρίβεια στη στίλβωση

Εξοπλισμένο με υπερσύγχρονες μηχανές στίλβας και μανίκια MT σχεδιασμένα με φωτιστικά ακριβείας, το καλώδιο Breakout MTP/MPO υφίσταται σχολαστική στίλβωση και η απώλεια εισαγωγής του μπορεί να είναι εξαιρετικά χαμηλή 0,35dB. Τα κορυφαία 3D συμβολοστοιχεία 3D εξασφαλίζουν ότι οι παράμετροι του Mt Ferrule πληρούν και υπερβαίνουν τα πρότυπα της βιομηχανίας.

Ευέλικτες εφαρμογές

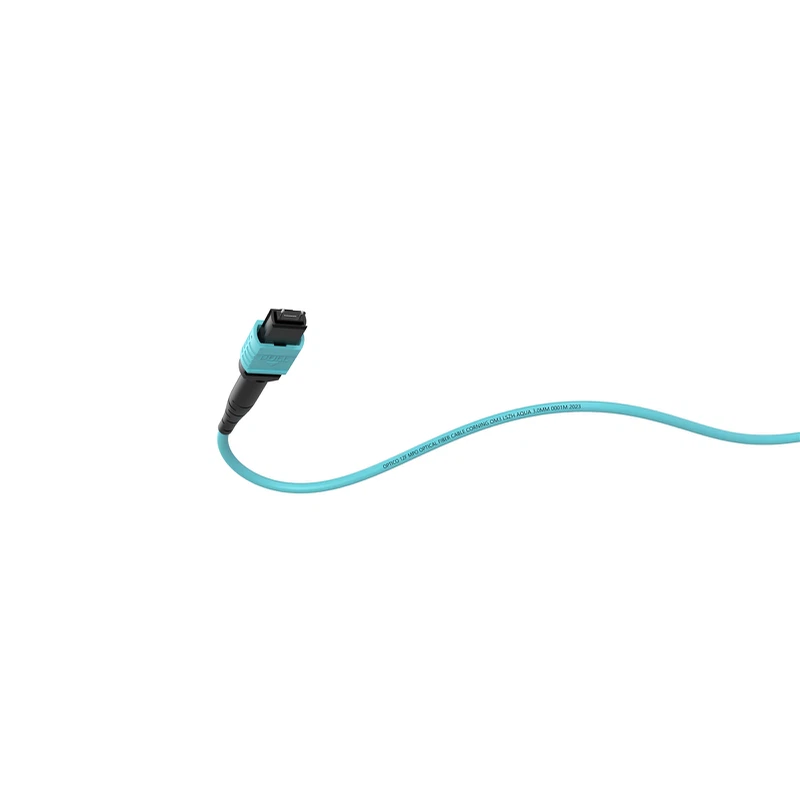

Ο σύνδεσμος MPO, φημισμένος για τις διεπαφές παράλληλης ινών, ευθυγραμμίζεται άψογα με τους τελευταίους 400G QSFP-DD πομποδέκτες, καθιστώντας αυτό το καλώδιο μια εξαιρετική λύση για εφαρμογές δικτύου υψηλής πυκνότητας.

Αιτήσεις

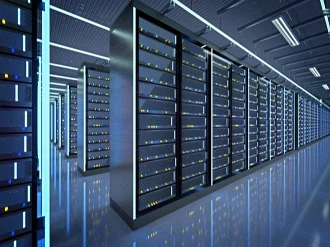

Κέντρο δεδομένων υψηλής πυκνότητας

Δίκτυο σπονδυλικής στήλης

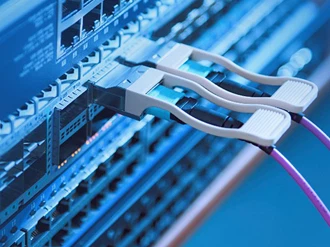

Σύνδεση οπτικής μονάδας

100% αυστηρές δοκιμές απόδοσης

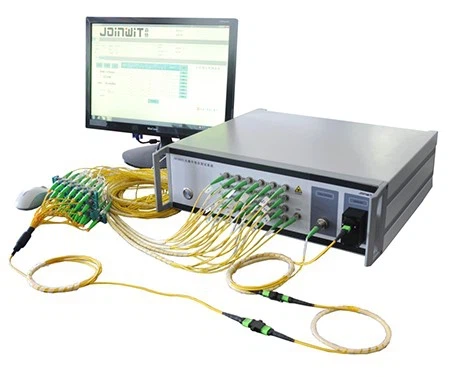

Δοκιμή IL/RL

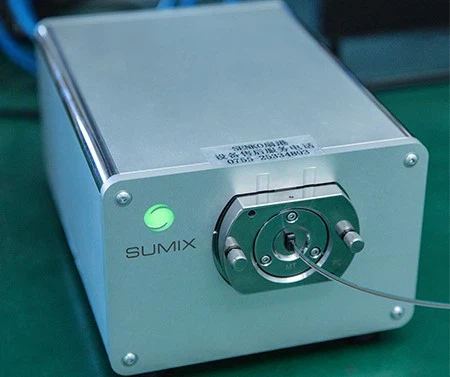

Τρισδιάστατη δοκιμή

Δοκιμή τελικού προσώπου

Δοκιμή θερμοκρασίας

Πιστοποιητικά

CPR

ISO

Rohs

Πλήρεις σειρές δοκιμών αξιοπιστίας από εργαστήριο τρίτου μέρους

Δοκιμή σύζευξης

Δοκιμή πτώσης

Δοκιμή ανθεκτικότητας

High-Constant Temperature and Humidity Test

Δοκιμή υψηλής θερμοκρασίας και υγρασίας

Δοκιμή θερμοκρασίας υψηλής χαμηλής

Δοκιμή απώλειας

Δοκιμή επιθεώρησης μικρο -διατομής

Ανθεκτικό σε επαναλαμβανόμενη δοκιμή κάμψης

Μονή κάθετη δοκιμή καύσης

Δοκιμή αλλαγής θερμοκρασίας

Δοκιμασία UV

Οδηγός αγοράς

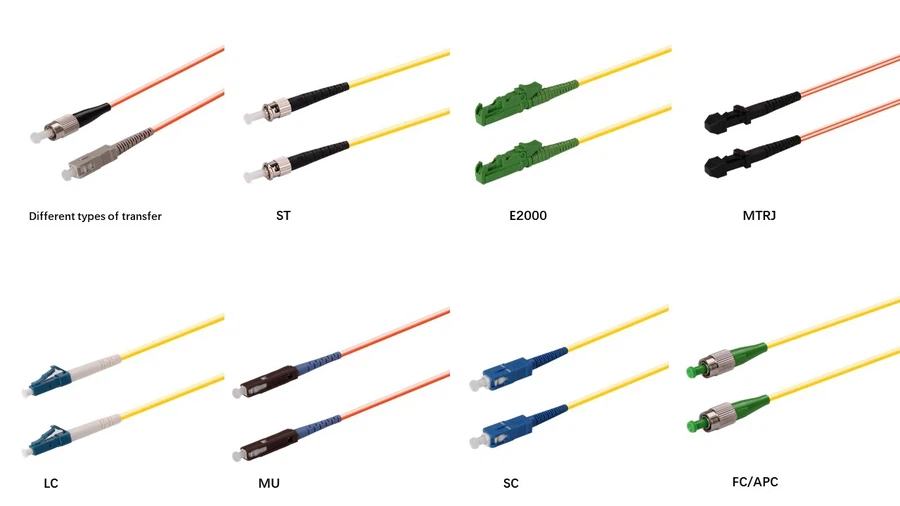

1. Επιλέξτε τον τύπο του συνδετήρα που χρειάζεστε.

Choose the type of connector you need

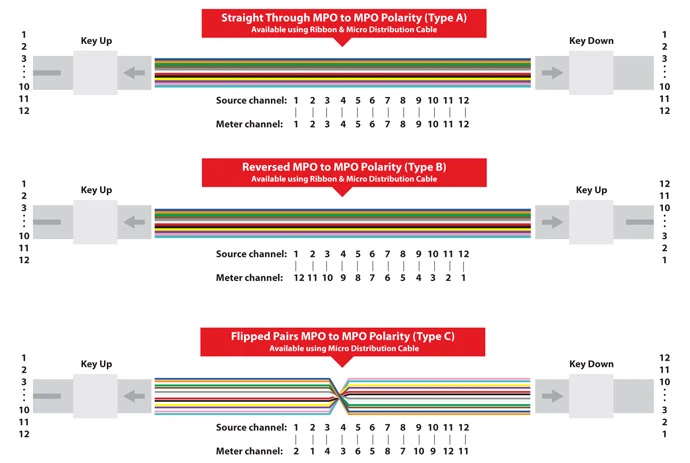

2. Οι τρεις μέθοδοι πολικότητας τύπου Α, τύπου Β και τύπου C χρησιμοποιούνται για να εγγυηθούν τη σωστή αμφίδρομη κατανομή.

Σημείωση: Όταν συνδέεται με δύο 40G QSFP+ πομποδέκτες, επιλέξτε το Cross Type B ως πολικότητα. Όταν συνδέεται με άλλο εξοπλισμό όπως η κασέτα MTP LGX, μπορείτε να επιλέξετε οποιαδήποτε από τις πολικότητες όπως χρειάζεστε.

Type-ABC-of-MTP-MPO-Patchcord

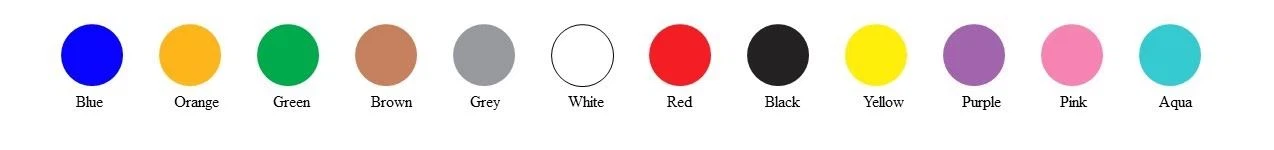

3. Το χρώμα του καλωδίου μπορεί να προσαρμοστεί.

Custom cable color

Παράδοση (7-15 ημέρες)

various delivery services

Το Optico προσφέρει μια σειρά αξιόπιστων επιλογών παράδοσης, συμπεριλαμβανομένων των αερομεταφορέων, των θαλάσσιων εμπορευματικών μεταφορών, των φορτίων γης και της Express Shipping μέσω αξιόπιστων παρόχων όπως το FedEx, το DHL και το UPS. Είτε χρειάζεστε ταχύτητα, σχέση κόστους ή ευελιξία, το Optico σας έχει καλύψει. Trust Optico για να πάρει τα προϊόντα σας όπου πρέπει να πάνε, με ασφάλεια και εγκαίρως.

Πώς μπορούμε να σταθούμε δίπλα σας

Γρήγορη απάντηση εντός 24 ωρών

Γρήγορη απάντηση εντός 24 ωρών

Επαγγελματική υποστήριξη τεχνικής ομάδας

Επαγγελματική υποστήριξη τεχνικής ομάδας

Τεράστια παραγωγική ικανότητα

Ποτέ μην αλλάζετε την τιμή αυθαίρετα

Υπηρεσίες μετά την πώληση

Όταν αντιμετωπίζετε προβλήματα με τον οπτικό εξοπλισμό ή το σύστημα επικοινωνίας σας, μπορείτε να επικοινωνήσετε μαζί μας και να υποβάλετε ένα αίτημα υπηρεσίας μέσω:

Τηλέφωνο: +86-755-33532578

Email: sales@fiberopticom.com

Whatsapp: 8619129420326

Συχνές ερωτήσεις

Ε: Ποιος είναι ο σκοπός ενός καλωδίου ξεμπλοκάρισμα ινών;

Α: Πρώτον, τα καλώδια Breakout οπτικών ινών χρησιμοποιούνται για να διαιρέσουν θύρες υψηλής ταχύτητας σε εξαρτήματα δικτύου σε πολλαπλές θύρες χαμηλής ταχύτητας. Αυτό επιτρέπει συνδέσεις σε πολλαπλές συσκευές ή στοιχεία δικτύου. Για παράδειγμα, ένας διακόπτης με θύρα 400G μπορεί να συνδεθεί σε θύρα 50g ή 100g. Δεύτερον, σε περιπτώσεις όπου τα καλώδια πολλαπλών οπτικών ινών πρέπει να συνδεθούν με διαφορετικές συσκευές ή διεπαφές, τα καλώδια ξεμπλοκάρισμα απλοποιούν τη διαδικασία τερματισμού και μειώνουν τον αριθμό των καλωδίων που απαιτούνται για την εγκατάσταση διαχωρίζοντας μεμονωμένες ίνες. Τρίτον, διαφορετικές συσκευές ή συσκευές δικτύου ενδέχεται να έχουν διαφορετικούς τύπους συνδετήρων. Τα καλώδια ξεμπλοκάρισμα των ινών επιτρέπουν τη συμβατότητα με τον τερματισμό των μεμονωμένων ινών με τους κατάλληλους συνδέσμους για συγκεκριμένες συσκευές.

Ε: Ποιος τύπος καλωδίου είναι μέσα σε ένα καλώδιο breakout;

Α: Τα καλώδια ξεμπλοκάρισμα συνήθως αποτελούνται από πολλαπλές οπτικές ίνες που συνδέονται μαζί μέσα σε ένα εξωτερικό προστατευτικό περίβλημα. Μια ενιαία ίνα εντός του μπορεί να είναι από διάφορους τύπους, όπως ίνες μονής λειτουργίας ή πολλαπλών λειτουργιών, ανάλογα με τις συγκεκριμένες απαιτήσεις του δικτύου. Η δομή ενός καλωδίου διακλάδωσης περιλαμβάνει συνήθως τα ακόλουθα εξαρτήματα:

(α) μεμονωμένες ίνες: Το Optico χρησιμοποιεί τις ίνες Corning/YOFC και οι συνήθεις αριθμοί ινών περιλαμβάνουν 2, 4, 8, 12 ή 24,

(β) μέλη δύναμης: μέλη δύναμης, όπως νήματα αραμιδίου (π.χ. Kevlar), για την παροχή αντοχής εφελκυσμού και την προστασία των ινών από το μηχανικό στρες.

(γ) κεντρικός σωλήνας ή πυρήνας για τη διατήρηση της διάταξης των ινών εντός του καλωδίου.

(δ) επικαλυμμένη με ρυθμιστική ή προστατευτική επικάλυψη για να το προστατεύσει από περιβαλλοντικούς παράγοντες και χειρισμό, συνήθως χρωματισμένο για εύκολη ταυτοποίηση.

(ε) Εξωτερικό σακάκι: Το υλικό σακάκι μπορεί να ποικίλει, συμπεριλαμβανομένου του PVC (πολυβινυλομαλιδίου), του LSZH (χαμηλού αλογόνου μηδενικού καπνού) ή του OFNP/OFNR ανάλογα με συγκεκριμένες απαιτήσεις.

Ε: Ποια είναι η διαφορά μεταξύ του στυλ ξεμπλοκάρισμα και του στυλ διανομής;

Α: Για ένα πράγμα, σε καλώδια ξεμπλοκάρισμα, οι μεμονωμένες ίνες είναι σφιχτά συνδεδεμένες μαζί μέσα σε ένα συνολικό εξωτερικό σακάκι. Κάθε ίνα έχει το δικό της μεμονωμένο μέλος δύναμης και την εξωτερική επικάλυψη. Ενώ τα καλώδια διανομής έχουν ένα κεντρικό μέλος δύναμης που περιβάλλεται από διάφορες ίνες με σφιχτά ρυθμισμένα. Αυτές οι ίνες δεν ενισχύονται μεμονωμένα και μοιράζονται ένα κοινό εξωτερικό σακάκι. Για ένα άλλο, τα καλώδια ξεμπλοκάρισμα είναι κατάλληλα για μικρές περιοχές συστήματος εξαερισμού ή πίεσης και τοποθέτηση αγωγών, όπου σχεδιάζεται πολύ απλή τοποθέτηση καλωδίων για να αποφευχθεί τα κιβώτια ματίσματος ή τα pigtails ινών. Επειδή τα καλώδια ξεμπλοκάρισμα έχουν πιο ισχυρό σχεδιασμό, είναι ιδανικά για βιομηχανικές εφαρμογές που απαιτούν ευρωστία, ενώ τα καλώδια διανομής συνήθως καταλήγουν σε πίνακες patch ή αίθουσες επικοινωνίας, όπου συνδέονται με συσκευές επικοινωνίας μεταξύ διαφορετικών γραφείων ή τοποθεσιών.
