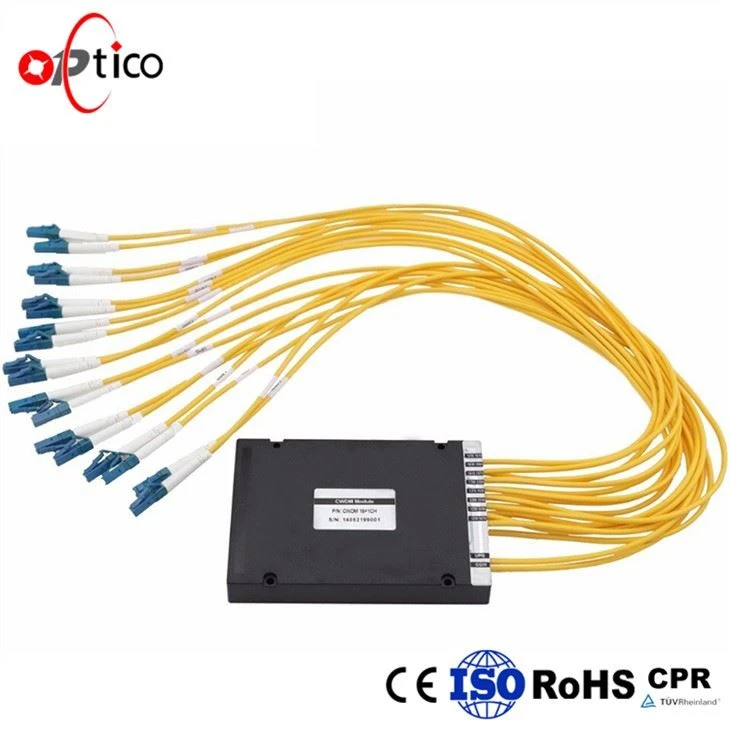

Το CWDM είναι μια χαμηλού κόστους τεχνολογία μετάδοσης WDM για το επίπεδο πρόσβασης του δικτύου της μητροπολιτικής περιοχής. Κατ 'αρχήν, το CWDM χρησιμοποιεί έναν οπτικό πολυπλέκτη για να πολυπλέξει οπτικά σήματα διαφορετικών μηκών κύματος σε μια ενιαία οπτική ίνα για μετάδοση. Στο άκρο λήψης του συνδέσμου, το μικτό σήμα στην οπτική ίνα αποσυντίθεται σε διαφορετικά μήκη κύματος μέσω ενός οπτικού αποπολυπλέκτη. Σήμα, συνδεθείτε στην αντίστοιχη συσκευή λήψης.
Παράμετρος | 4 κανάλια | 8 κανάλια | 18 κανάλια | ||||
Πολύ | Πολύ | Demux | Πολύ | Demux | Πολύ | Demux | |
Μήκος κύματος καναλιού (nm) | 1270~1610 | ||||||
Κέντρο ακρίβειας μήκους κύματος (nm) | ±0.5 | ||||||
Διάστημα καναλιών (nm) | 20 | ||||||
Ζώνη διέλευσης καναλιών (@-0.5dB εύρος ζώνης (nm) | & gt; 13 | ||||||
Απώλεια εισαγωγής (dB) | ≤1.6 | ≤2.5 | ≤3.0 | ||||
Ομοιομορφία καναλιού (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
Κυματισμός καναλιού (dB) | 0.3 | ||||||
Απομόνωση (dB) | Γειτονικός | N/A | & gt; 30 | N/A | & gt; 30 | N/A | & gt; 30 |
Μη παρακείμενα | N/A | & gt; 40 | N/A | & gt; 40 | N/A | & gt; 40 | |
Ευαισθησία θερμοκρασίας απώλειας αδράνειας (dB/° C) | & lt · 0,005 | ||||||
Μετατόπιση θερμοκρασίας μήκους κύματος (nm/° C) | & lt · 0,002 | ||||||
Εξαρτώμενη Απώλεια Πόλωσης (dB) | & lt · 0,1 | ||||||
Διασπορά τρόπου πόλωσης | & lt · 0,1 | ||||||
Κατευθυντικότητα (dB) | & gt; 50 | ||||||
Απώλεια επιστροφής (dB) | & gt; 45 | ||||||
Μέγιστος χειρισμός ισχύος (mW) | 300 | ||||||
Θερμοκρασία ανοίγματος (° C) | -5~+75 | ||||||
Θερμοκρασία αποθήκευσης (° C) | -40~85 | ||||||
Χαρακτηριστικά:
Ευρεία ζώνη λειτουργίας
Χαμηλή υπερβολική απώλεια
Υψηλή σταθερότητα και αξιοπιστία
Εφαρμογές:
Συστήματα επικοινωνίας πολλαπλών ινών
Οπτικό LAN
Όργανα δοκιμής
Αισθητήρες οπτικών ινών
